تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (KN): | 1800 | ||
| إبراز: | CNC angle line machine with keyboard input,angles shearing punching machine USB interface,large CNC angle line machine 28000mm,angles shearing punching machine USB interface,large CNC angle line machine 28000mm |
||

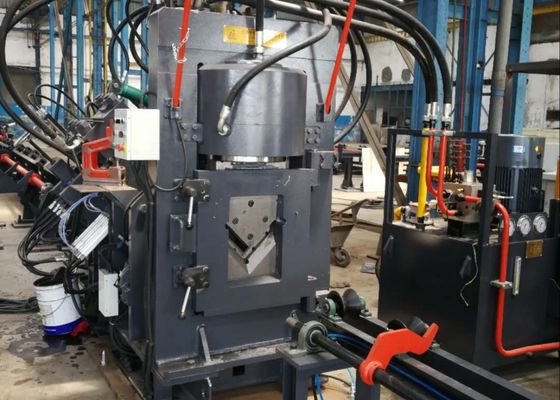

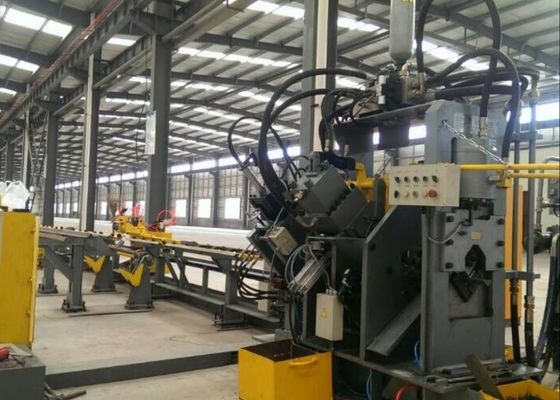

28000×6500×2200ملم زوايا القطع القطع الجهاز خط مدخل بواسطة لوحة مفاتيح و واجهة USB
الصناعة المطبقة:
هذه الآلة هي جهاز مصمم خصيصًا ومتخصص للصناعة تم تطويره حصريًا لأداء عمليات الخنق والعلامة والقص عالية الدقة.وهي مصممة خصيصًا لتلبية متطلبات المعالجة الأساسية لقطاع أبراج الفولاذ الزاوي، وهي صناعة تؤثر فيها دقة المكونات بشكل مباشر على الاستقرار الهيكليمن خلال دمج منطق معالجة محسّنة، تضمن الآلة التعامل بدقة وكفاءة مع أجزاء الفولاذ الزاوية الحيوية لتصنيع البرج،وبالتالي توفير الدعم الفعال لإنتاج ثابت من الهياكل البرجية عالية الجودة.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
تتكون هذه المعدات في المقام الأول من وحدات وظيفية أساسية، بما في ذلك ناقل عرضي، نظام تحميل دوار، ناقل تغذية، عربة تغذية CNC، وحدة ثقب،وحدة علامة، ووحدة قطع، ومحمول تفريغ. كما أنها تدمج أنظمة دعم أساسية مثل الأنظمة الهيدروليكية والكهربائية والهوائية بالإضافة إلى مكونات مساعدة أخرى،تشكيل مجموعة معالجة كاملة ومنسقة لضمان الأداء التشغيلي المستقر.
خصائص المنتج:
1. نظام التحكم والقيادة
المعدات تعتمد تكنولوجيا CNC وتغذية محرك الخدمة التي توفر الكفاءة التشغيلية العالية ودقة قطعة العمل المستقرة.ويتم شراء المكونات الكهربائية من الموردين المستوردين، ضمان أداء موثوق به للنظام بأكمله.
2. تشكيل الخنق والإمساك
يتم تجهيز كل جانب مع ثلاث مجموعات من الخراطيم والقوالب، والتي يمكن أن تستوعب ثلاثة أنواع من الخراطيم مع قطرات مختلفة.المجموعات الثلاث من القوالب قادرة على الحركة المتزامنة لضبط علامة مرجعية الاختبار، وبالتالي تلبية متطلبات معالجة مرنة.
3العمليات الآلية و التفريغ
عمليات وضع العلامات والطعن والقص من المعدات تلقائية بالكامل ، مما يقلل من التدخل اليدوي.يمكن تفريغ جميع مكونات الفولاذ الزاوية النهائية عن طريق جهاز تحويل هوائي هذا يقلل بشكل فعال من كثافة عمل المشغلين ويعزز كفاءة الإنتاج بشكل عام.
4تكوين نظام التحكم والوظائف
يتكون نظام التحكم من جهاز كمبيوتر مضيف، نظام CNC، محرك سيرفو، PLC، أجهزة الاستشعار الخارجية، ومكونات الدعم الأخرى.يمكن أن تبدأ عمليات المعالجة ببساطة عن طريق إدخال أبعاد قطعة العمل، والتي تعمل على تبسيط الإجراءات التشغيلية. بالإضافة إلى ذلك ، يمكن تخزين البرامج واختيارها وعرضها ونقلها وفقًا لأرقام قطع العمل ،توفير الراحة لإدارة الإنتاج المرنة.
هذه العينات، التي تغطي المواصفات المشتركة وسيناريوهات المعالجة في صناعة أبراج الصلب الزاوية، تسمح للمستخدمين بفحص مباشرة نوعية معالجة المعداتوالحرفيةوهي بمثابة مرجع ملموس لتقييم أداء المعدات وتوافقها مع متطلبات الإنتاج المحددة.مما يسهل عملية صنع القرار القائمة على البيانات لسيناريوهات التطبيق المحتملة.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a critical role in processing the angle steel components that form the towers’ main frameworkتقوم بعمليات الحفر والطبع بشكل موثوق بها على الفولاذ الزاوي المستخدم في أجسام البرج والذراعين المتقاطعة والأجزاء الهيكلية الرئيسية الأخرى.هذا يضمن دقة الأبعاد الدقيقة والاتصالات القوية، وبالتالي حماية الاستقرار العام للأبراج.
