تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30m/دقيقة |
| إبراز: | CNC plate punching machine 15000mm length,trucks beam plate CNC punching machine,CNC punching machine 60mm diameter,trucks beam plate CNC punching machine,CNC punching machine 60mm diameter |
||

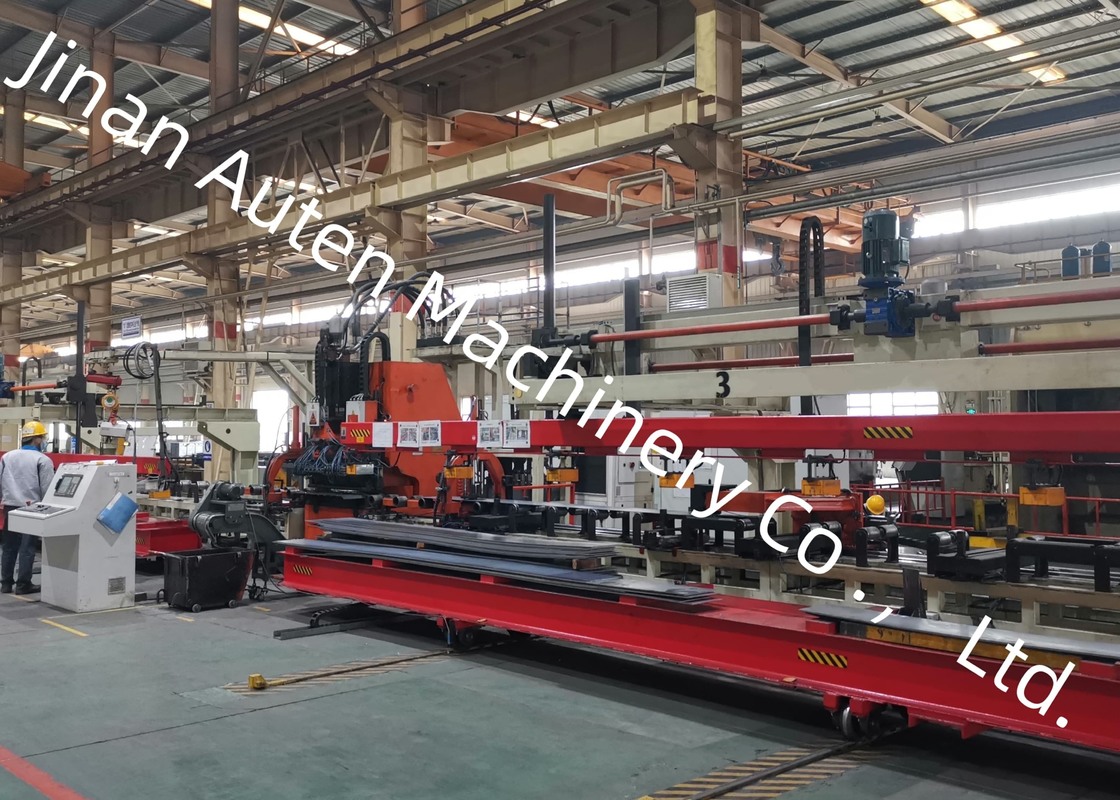

آلة ثقب ألواح عوارض الشاحنات بطول 4000-15000 مم باستخدام الحاسوب، بقطر ثقب أقصى 60 مم
الغرض من المنتج وخصائصه
يعمل خط إنتاج الثقب باستخدام الحاسوب لألواح العوارض الطولية المسطحة للسيارات كخط إنتاج متكامل مخصص لعمليات الثقب للعوارض الطولية المسطحة للسيارات. تم تطويره بناءً على معايير مماثلة للمعدات محليًا ودوليًا، وهو يدمج مزايا تصميمات منتجات متعددة مع التوافق مع متطلبات الثقب لإطارات السيارات المختلفة (لكل من الأسواق المحلية والخارجية) - مما يؤدي إلى حل مصمم خصيصًا. يمكن لخط الإنتاج هذا تلبية متطلبات المعالجة المرنة للعوارض الطولية المختلفة للإطارات، ويتميز بالتشغيل المستقر والكفاءة العالية للمعالجة.
المعلمات الأساسية للتنظيف البطني:
| نوع هيكل الآلة الرئيسي | شكل شبه مغلق |
| سمك الصفيحة | 4-14 ملم |
| الطول | 4000-15000 ملم |
| العرض |
لوحة مسطحة 200-750 ملم عوارض على شكل حرف U 200-500 ملم |
| أقصى قوة شد | 8b=510-950 نيوتن/ملم2 |
| قوة ثقب الآلة الرئيسية | 1700KN، 2000 KN (اختياري) |
| عدد القوالب | 20، 25 |
| الحد الأقصى لقطر الثقب | 60 ملم (قابل للتخصيص) |
| حجم مساحة المعدات | 38000 × 7500 × 4500 ملم |
ميزات المنتج
1. يعتمد نظام التحكم نظام SIEMENS 828D CNC، مع تغذية مدفوعة بمحرك سيرفو. يضمن هذا التكوين كفاءة تشغيل عالية ودقة قطعة العمل المستقرة، مما يلبي معايير المعالجة الصارمة.
2. يتم تركيب جهاز توسيط مركزي سيرفو على أسطوانة دعم التغذية، مما يتيح معالجة الألواح ذات المقطع العرضي المتغير مع اختلاف في الارتفاع من 0 إلى 200 ملم وتعزيز القدرة على التكيف مع متطلبات قطعة العمل المتنوعة.
3. يمكن للمعدات استيعاب 25 مجموعة من القوالب ذات الأقطار المختلفة، والتي تتميز بتركيب القوالب السريع والمريح لتقليل وقت التوقف عن العمل أثناء تغيير الأدوات.
4. تتم أتمتة العملية بأكملها لتحميل الألواح والثقب والتفريغ بالكامل، مما يقلل بشكل كبير من كثافة عمل المشغلين ويحسن استمرارية الإنتاج.
المعلمات الأساسية للتنظيف البطني:
| سمك الصفيحة | 4-14 ملم |
| حجم قطعة العمل (الطول × العرض) | 15000 × 380 ملم |
| قوة ثقب الآلة الرئيسية | 800 كيلو نيوتن |
| عدد القوالب | 6 أو 7 |
| قطر الثقب | 21 ملم (قابل للتخصيص) |
| حجم مساحة المعدات | 38000 × 7500 × 5000 ملم |

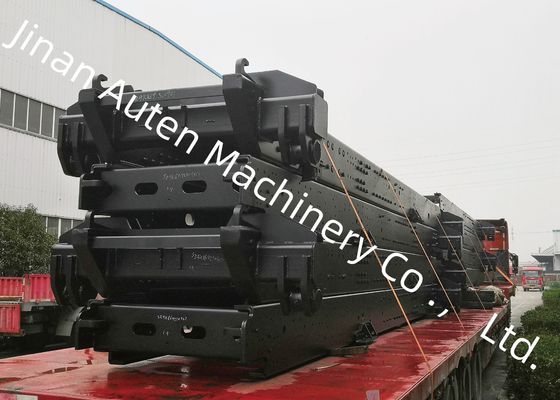

يعرض المعرض مجموعة مختارة بعناية من عينات العوارض الطولية النهائية التي تمت معالجتها بواسطة خط الإنتاج هذا، والتي تغطي مواصفات مختلفة قابلة للتطبيق على شاحنات التعدين والمركبات ذات الأغراض الخاصة. توضح هذه العينات بشكل فعال تحديد موضع الثقوب بدقة، والحواف المثقوبة الملساء، والاستقرار الهيكلي العام الذي توفره المعدات، مما يوفر دليلًا ملموسًا على قدراتها في المعالجة.
هذه المعدات عبارة عن حل مصمم خصيصًا ومصمم خصيصًا لعملية ثقب العوارض الطولية المسطحة للسيارات. وهي مصممة في المقام الأول لمعالجة العوارض الرئيسية للشاحنات والمركبات ذات الأغراض الخاصة، مما يضمن تصنيع الثقوب بدقة لتلبية متطلبات التجميع الهيكلي لمكونات تحمل الأحمال الثقيلة والمصممة خصيصًا للسيارات.
