تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |
| إبراز: | CNC angle drilling machine 50ml/H fuel,CNC marking machine 1000KN force,CNC angle line machine with warranty,CNC marking machine 1000KN force,CNC angle line machine with warranty |
||

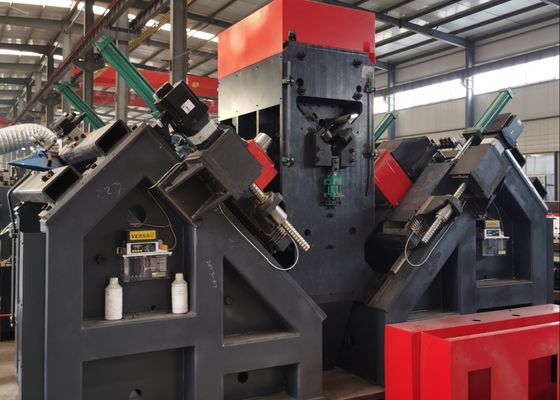

5 ~ 50 مل / ساعة استهلاك الوقود CNC زاوية الحفر ووضع العلامة الآلة 1000KN قوة العلامة
استخدام المنتج:
هذا خط الإنتاج مصمم خصيصًا للحفر والطبع من الصلب الزاوي ذو الأبعاد الكبيرة والقوة العالية المستخدمة في أبراج خطوط النقل.كل الثقوب اللازمة على الفولاذ الزاوية يمكن أن تكون المعالجة على هذا الخط، توفر جودة ثقب متميزة، ودقة وضعية عالية، جنبا إلى جنب مع كفاءة الإنتاج الممتازة وقدرات الأتمتة المتقدمة.
المعايير الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية ((ملم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المادة الخام (م) | 14 |
| قوة العلامة ((kN) | 1000 |
| رقم مجموعة الشخصيات | 1 |
| رقم الشخصية | 18 |
| حجم الحرف (ملم) | 14*10*19 |
| نطاق المسافة الدقيقة ((ملم) | 50~220 ((بدون خطوة) |
| عدد الحفر على كل جانب | 3 ((2 مجموعات، 6 في المجموع) |
| عدد الشفرة على كل جانب | 3 |
|
مقطوعة من محور الحفر |
BT2 ملفات |
| أقصى قطر الحفر (ملم) | Φ40 |
| السرعة الكبرى للدوران ((r/min) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 ((التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت القطع الصغيرة على أساس الزيوت النباتية ((2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك العربة الحاسوبية | محرك خدمة التيار المتردد،تحريك الدرج والعجلات |
| سرعة تغذية الزاوية القصوى ((م/دقيقة) | 40 |
| طريقة محرك حركة محاذاة المحور AB | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| سرعة السفر القصوى لرأس الحفر في متنزل (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| السرعة القصوى لتغذية رأس الحفر ((m/min) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع العمودي |
| عدد أسطوانات الانقلاب على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء ((MPa) | 1 |
| الطاقة الكلية | حوالي 150 كيلوواط |
خصائص المنتج:
1مستوى عال من الأتمتة
يتم تجهيز خط الإنتاج بجهاز تحميل أوتوماتيكي (يتألف من قناة تغذية عرضية ورف تحميل دوار) ، وجهاز تفريغ أوتوماتيكي، وجهاز تغذية أوتوماتيكي.يمكن إكمال جميع الثقوب والعلامات من نوع الصلب على الصلب الزاوية في مرور واحد من خلال خط الإنتاجلا يلزم أي تدخل يدوي أثناء عملية المعالجة، مما يقلل بشكل فعال من كثافة عمل المشغلين.
2تكوين و وظيفة وحدة الكتابة
تتبنى وحدة الطباعة بنية مغلقة ، تتميز بقوة عالية وأداء مستقر. يتم تجهيز وحدة الطباعة بدعم سرير (مثبت على قاعدة الماكينة) ، سرير متحرك ،و مربع حرفي لرأس الصحافة يعمل بالهيدرووليكوفقا لتعليمات الكمبيوتر، يتم تنفيذ عمليات الطباعة في المواقف المحددة في الرسم.يتم دمج آلية ضبط يدوية إضافيةمن خلال استخدام هذه الآلية، يمكن ضبط الموقف إلى أسفل السرير المتحرك (أي، موقف رأس الشخصية) ،تمكين التكيف مع مواقع النوع من الفولاذ الزاوي مع مواصفات مختلفة.
3تشكيل و حماية محور الحفر
يتم تجهيز محور الحفر بآلية مصراع أداة أوتوماتيكية بالريشة القرصية وسباكة هيدروليكية لتحرير الأداة ، مما يتيح استبدال سهل لقاعدة الأداة.يستخدم الجزء الأمامي من الغزل هيكل حماية ختم المتاهة وتصميم مقاوم للماء، ومجهزة بجهاز الستار الهوائي هذه التكوينات تمنع بشكل فعال من دخول سائل القطع إلى داخل الغزل ،ضمان التشغيل المستقر للدوامة وطول عمر الخدمة.
4عملية صنع الثقوب توفر دقة وضعية عالية. جهاز التغذية من خط الإنتاج هذا يتم تشغيله بواسطة محرك سيرفو ويستخدم نظام نقل عجلة التروس.كما أنها مجهزة بمجموعة الكشف عن رف التروس ومصممة استشعار الموقف لتعليق دقة الموقف، تشكل آلية تحكم مغلقة كاملة لضمان دقة تغذية ثابتة.
تغطي هذه العينات مجموعة من المواصفات الشائعة وأنماط الثقوب من الصلب الزاوي المستخدم في أبراج خطوط النقل.تمكن المستخدمين المحتملين أو المفتشين من التحقق بصريا من أداء التشغيل للمعدات، وبالتالي توفير مرجعيات ملموسة وبديهية لتقييم ما إذا كانت المعدات تلبي متطلبات الإنتاج العملية لتصنيع أبراج خطوط النقل.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a pivotal role in processing the angle steel components that constitute the main framework of the towersأنها تؤدي بفعالية مهام الحفر والطبع للصلب الزاوية المطبقة في أجسام البرج والذراعين المتقاطعة وغيرها من الأجزاء الهيكلية الرئيسية،ضمان دقة الأبعاد الدقيقة والاتصالات القوية لحماية الاستقرار العام للأبراج.
