تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (KN): | 1800 | ||
| إبراز: | Single blade CNC cutting machine,CNC angle line drilling machine,High-speed CNC cutting machine 80m/min,CNC angle line drilling machine,High-speed CNC cutting machine 80m/min |
||

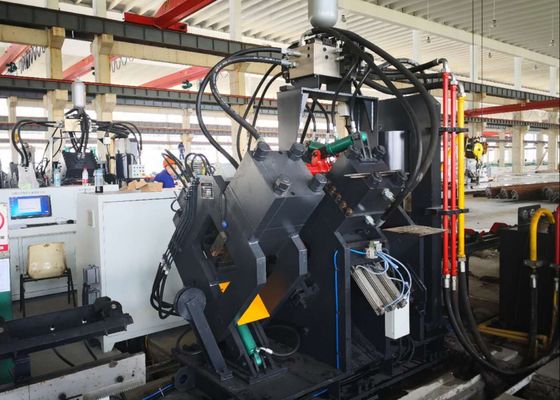

خط قطع بشفرة واحدة لآلة الحفر والقطع CNC بسرعة تغذية 80 متر/دقيقة للزاوية
الصناعة القابلة للتطبيق:
هذه الآلة عبارة عن جهاز مصمم خصيصًا ومخصص للصناعة تم تطويره حصريًا لتنفيذ عمليات ثقب ووضع علامات وقص الفولاذ الزاوي بدقة عالية. وهي مصممة خصيصًا لتلبية متطلبات المعالجة الأساسية لقطاع أبراج الفولاذ الزاوي - وهي صناعة تؤثر فيها دقة المكونات بشكل مباشر على الاستقرار الهيكلي. من خلال دمج منطق المعالجة الأمثل، تضمن الآلة التعامل الدقيق والفعال مع أجزاء الفولاذ الزاوي التي تعتبر بالغة الأهمية لتصنيع الأبراج، مما يدعم بشكل فعال الإنتاج المستمر لهياكل الأبراج عالية الجودة.
المواصفات:
| الوظائف | الثقب، وضع العلامات، القطع |
| حجم الزاوية (مم) | ∟40×40×3～∟140×140×12 |
| الحد الأقصى لطول الخامة (م) | 12 |
| الحد الأقصى لطول المنتج النهائي (م) | 10 |
| الحد الأقصى للثقب (القطر × السُمك) (مم) | Φ26×12(المادة: Q345 510N/mm2) |
| عدد الثقوب لكل جانب | 2 |
| قوة الثقب (kN) | 630 |
| قوة وضع العلامات (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة أحرف وضع العلامات | 4 |
| عدد الأحرف لكل مجموعة | 12 |
| أبعاد الحرف (مم) | 14×10×19 |
| وضع القطع | قطع بشفرة واحدة |
| محاور CNC | 3 |
| سرعة تغذية الزاوية (م/دقيقة) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد مائي |
| دقة المعالجة | وفقًا لـ GB2694 |
| وظيفة البرنامج | الإدخال عن طريق لوحة المفاتيح وواجهة USB |
| الأبعاد (مم) | 28000×6500×2200 |
تكوين المنتج:
يتكون هذا الجهاز في المقام الأول من وحدات وظيفية أساسية بما في ذلك ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة ثقب، ووحدة وضع علامات، ووحدة قطع، وناقل تفريغ. كما أنه يدمج أنظمة دعم أساسية - مثل الأنظمة الهيدروليكية والكهربائية والهوائية - جنبًا إلى جنب مع أجزاء المكونات المساعدة الأخرى، مما يشكل مجموعة معالجة كاملة ومنسقة لضمان التشغيل المستقر.
ميزات المنتج:
1. نظام التحكم والقيادة
يعتمد الجهاز تقنية CNC والتغذية التي تعمل بمحرك سيرفو، مما يتيح كفاءة تشغيل عالية ودقة قطعة العمل المستقرة. يتم الحصول على جميع المكونات الهيدروليكية والهوائية والكهربائية الرئيسية من موردين مستوردين، مما يضمن أداءً موثوقًا به للنظام بأكمله.
2. تكوين الثقب والقالب
يتم تثبيت ثلاث مجموعات من الثقوب والقوالب على كل جانب، مما يسمح باستيعاب ثلاثة أنواع من الثقوب بأقطار مختلفة. تحت سيطرة PLC، يمكن للمجموعات الثلاث من القوالب تحقيق حركة متزامنة لضبط علامة مرجع الثقب، وتلبية احتياجات المعالجة المرنة.
3. واجهة الإنسان والآلة والبرمجة
تم تجهيز الكمبيوتر بواجهة صينية-إنجليزية، مما يتيح التشغيل سهل الاستخدام، ويدعم عرض رسومات قطعة العمل. يتم تبسيط عمليات البرمجة، ويمكن للجهاز استخدام بيانات البرنامج التي تم إنشاؤها بواسطة برنامج الرفع مباشرة. أثناء تحرير البرنامج، يلزم فقط إدخال أبعاد قطعة العمل وقطر الثقب وعلامة المرجع وكمية قطعة العمل، مما يقلل من تعقيد التشغيل.
4. عربة تغذية CNC والتحكم
يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو، مع توفير مشفر كهروضوئي لمعلومات التغذية المرتدة في الوقت الفعلي. يتم اعتماد نظام تحكم مغلق الحلقة لضبط حركة العربة ديناميكيًا، مما يضمن بشكل فعال دقة تحديد المواقع العالية طوال عملية التشغيل.
5. العمليات الآلية والتفريغ
تتم أتمتة عمليات وضع العلامات والثقب والقص للجهاز بالكامل، مما يقلل من التدخل اليدوي. يمكن تفريغ جميع مكونات الفولاذ الزاوي النهائية بواسطة جهاز قلب هوائي، مما يقلل بشكل فعال من كثافة عمل المشغلين ويحسن كفاءة الإنتاج الإجمالية.
6. تكوين نظام التحكم والوظيفة
يتكون نظام التحكم من كمبيوتر مضيف، ونظام CNC، ومحرك سيرفو، و PLC، وأجهزة استشعار الكشف الخارجية، بالإضافة إلى مكونات الدعم الأخرى. يمكن بدء عمليات المعالجة ببساطة عن طريق إدخال أبعاد قطعة العمل، مما يبسط إجراءات التشغيل. بالإضافة إلى ذلك، يمكن تخزين البرامج وتحديدها وعرضها ونقلها بناءً على أرقام قطع العمل، مما يسهل إدارة الإنتاج المرنة.
7. تستخدم وحدة وضع العلامات هيكلًا مؤطرًا مغلقًا، مما يوفر صلابة ممتازة للحفاظ على أداء وضع علامات مستقر. يتم تثبيت أربع مجموعات من صناديق الأحرف على وحدة وضع العلامات، مع تمكين التحديد عبر التحكم في البرنامج لتلبية احتياجات وضع العلامات المرنة. تدعم علامة مرجع وضع العلامات الإعداد التعسفي للتكيف مع متطلبات المعالجة المتنوعة.

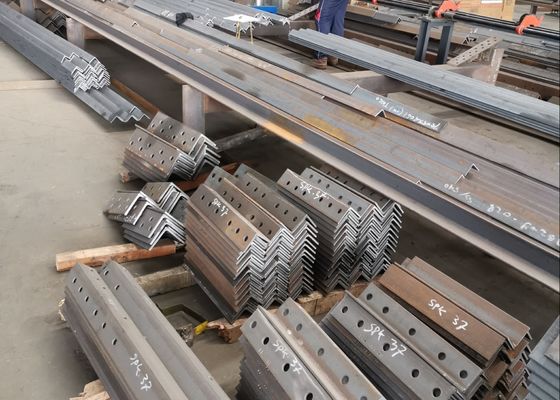

تمكن هذه العينات، التي تغطي المواصفات الشائعة وسيناريوهات المعالجة في صناعة أبراج الفولاذ الزاوي، المستخدمين من فحص جودة المعالجة ودقتها والحرفية الخاصة بالجهاز مباشرة. إنها بمثابة مرجع ملموس لتقييم أداء الجهاز وتوافقه مع متطلبات إنتاج معينة، مما يسهل اتخاذ القرارات المستندة إلى البيانات للتطبيقات المحتملة.
في بناء خطوط نقل الطاقة ذات الجهد العالي جدًا (UHV) - حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والأحمال الثقيلة - يلعب هذا الجهاز دورًا حاسمًا في معالجة مكونات الفولاذ الزاوي التي تشكل الإطار الرئيسي للأبراج. يقوم بشكل موثوق بتنفيذ عمليات الحفر والختم على الفولاذ الزاوي المستخدم لهياكل الأبراج والأذرع المتقاطعة والأجزاء الهيكلية الرئيسية الأخرى، مما يضمن أبعادًا دقيقة واتصالات قوية لحماية الاستقرار العام للأبراج.
