تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | اللكم ، العلامات ، قطع | حجم الزاوية （مم）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | الأعلى. طول الانتهاء (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (KN): | 630 | قوة العلامات (KN): | 630 |
| قوة القطع (KN): | 1800 | ||
| إبراز: | CNC angle line metal punching machine,3-axis CNC angle shearing line,Φ26×12 CNC punching marking machine,3-axis CNC angle shearing line,Φ26×12 CNC punching marking machine |
||

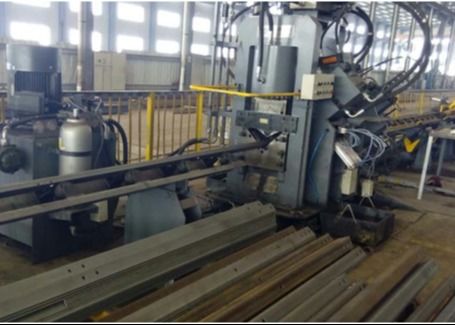

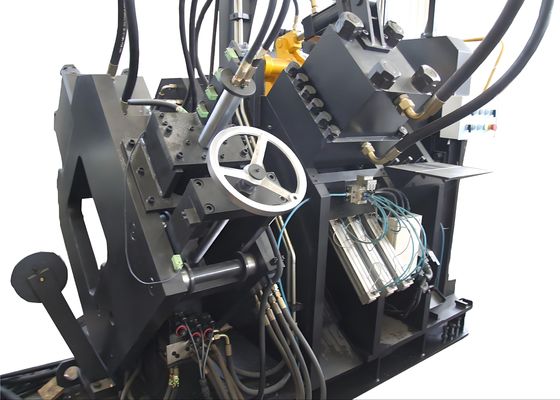

Φ26 × 12 ماكس. حفر CNC زاوية المعدن حفر علامة وقطع الخط 3 محاور CNC
الصناعة المطبقة:
هذه الآلة هي جهاز متخصص مصمم خصيصًا تم تطويره لإجراء عمليات إبرة الصلب الزاوية والتمييز والقص.وهي مصممة خصيصا لتلبية متطلبات المعالجة الأساسية لصناعة برج الصلب الزاوية، وضمان التعامل الدقيق والفعال مع مكونات الفولاذ الزاوية الحيوية لتصنيع البرج.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
تتكون هذه المعدات في المقام الأول من ناقل عرضي، نظام تحميل دوار، ناقل تغذية، عربة تغذية CNC، وحدة ثقب، وحدة وضع علامة، وحدة قطع،و ناقل إفراغ وكذلك هيدروليكي، والأنظمة الكهربائية والهوائية، من بين أجزاء أخرى.
خصائص المنتج:
1يستخدم تكنولوجيا CNC وتغذية محرك الخدمة، وتوفير كفاءة تشغيلية عالية ودقة قطعة العمل ثابتة.والمكونات الكهربائية من أصل مستورد.
2يتم تجهيز كل جانب بثلاث مجموعات من الخراطيم والقوالب، والتي يمكن أن تستوعب ثلاثة أنواع من الخراطيم مع قطرات مختلفة.المجموعات الثلاث من القوالب يمكن أن تتحرك بالتزامن لتعديل علامة مرجعية الاختبار.
3يحتوي الكمبيوتر على واجهة صينية / إنجليزية ، مما يتيح عملية سهلة الاستخدام ، ويدعم عرض رسم قطعة العمل. يتم تبسيط البرمجة ،ويمكن للمعدات الاستفادة مباشرة من بيانات البرنامج التي تم إنشاؤها بواسطة البرمجياتعند تحرير البرنامج، تحتاج فقط إلى إدخال حجم قطعة العمل، قطر الثقب، علامة مرجعية، وكمية قطعة العمل.
4يتم تشغيل عربة تغذية CNC بواسطة محرك سيرفو ، مع مكيف كهربائي ضوئي يوفر معلومات ردود فعل. يتم اعتماد التحكم في الحلقة المغلقة لضمان دقة تحديد المواقع العالية.
5. يتم تلقين عمليات العلامة والطعن والقص بالكامل. يمكن تفريغ جميع مكونات الصلب الزاوية النهائية عبر جهاز تحويل هوائي ، مما يقلل من كثافة العمل.
6يتكون نظام التحكم من جهاز كمبيوتر مضيف، نظام CNC، محرك سيرفو، PLC، وأجهزة استشعار خارجية، من بين مكونات أخرى.يتم بدء عمليات المعالجة ببساطة عن طريق إدخال أبعاد قطعة العملبالإضافة إلى ذلك ، يمكن تخزين البرامج واختيارها وعرضها ونقلها وفقًا لأرقام قطع العمل.
7تتبنى وحدة العلامة هيكل إطار مغلق ، مما يضمن صلابة ممتازة. يتم تثبيت أربع مجموعات من مربعات الأحرف على وحدة العلامة ، والتي يمكن تحديدها عن طريق التحكم بالبرنامج.علامة مرجعية العلامة يمكن تعيينها بشكل تعسفيالأسطوانات للضرب والتمييز والقص هي من مواصفات أكبر؛ عربة NC هي نموذج محسن وأكثر قوة؛ وتتميز المشابك بقوة هيكلية محسنة.
هذه العينات، التي تغطي المواصفات المشتركة وسيناريوهات المعالجة في صناعة برج الفولاذ الزاوي، تسمح للمستخدمين بفحص مباشرة نوعية معالجة المعدات، ودقة،والحرفيةوهي بمثابة مرجع ملموس لتقييم أداء المعدات وتوافرها مع متطلبات الإنتاج المحددة.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a crucial role in processing the angle steel components that form the main framework of the towersيقوم بمهارة بأعمال الحفر والطبع للصلب الزاوي المستخدم في أجسام الأبراج والذراعين والعناصر الهيكلية الرئيسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات القوية لحماية الاستقرار العام للأبراج.
