تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والعلامة | حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 |
|---|---|---|---|
| الأعلى. طول المواد الخام (م): | 14 | قوة العلامات (KN): | 1000 |
| عدد مجموعة الشخصيات: | 1 | عدد الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 （stepless） |
| إبراز: | CNC angle drilling machine 40m/min,CNC angle tapping machine high speed,angle line machine with warranty,CNC angle tapping machine high speed,angle line machine with warranty |
||

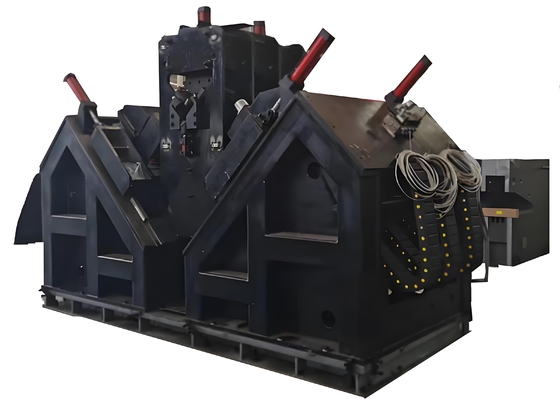

3 حفر على كل جانب CNC زاوية الحفر والنقر خط آلة 40m / min سرعة تغذية الزاوية
استخدام المنتج:
تم تصميم خط الإنتاج هذا خصيصًا للحفر والطبع من الصلب الزاوي ذو الحجم الكبير والقوة العالية المطبق في أبراج خطوط النقل.يمكن معالجة جميع الثقوب المطلوبة على الفولاذ الزاوية على هذا الخط، يفتخر بجودة ثقب ممتازة، ودقة وضعية عالية، فضلا عن كفاءة الإنتاج العالية وقدرات الأتمتة المتقدمة.
المعايير الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية ((ملم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المادة الخام (م) | 14 |
| قوة العلامة ((kN) | 1000 |
| رقم مجموعة الشخصيات | 1 |
| رقم الشخصية | 18 |
| حجم الحرف (ملم) | 14*10*19 |
| نطاق المسافة الدقيقة ((ملم) | 50~220 ((بدون خطوة) |
| عدد الحفر على كل جانب | 3 ((2 مجموعات، 6 في المجموع) |
| عدد الشفرة على كل جانب | 3 |
|
مقطوعة من محور الحفر |
BT2 ملفات |
| أقصى قطر الحفر (ملم) | Φ40 |
| السرعة الكبرى للدوران ((r/min) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 ((التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت القطع الصغيرة على أساس الزيوت النباتية ((2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك العربة الحاسوبية | محرك خدمة التيار المتردد،تحريك الدرج والعجلات |
| سرعة تغذية الزاوية القصوى ((م/دقيقة) | 40 |
| طريقة محرك حركة محاذاة المحور AB | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| سرعة السفر القصوى لرأس الحفر في متنزل (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| السرعة القصوى لتغذية رأس الحفر ((m/min) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع العمودي |
| عدد أسطوانات الانقلاب على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء ((MPa) | 1 |
| الطاقة الكلية | حوالي 150 كيلوواط |
خصائص المنتج:
1يتم تجهيز محور الحفر بآلية إصلاح أداة أوتوماتيكية بالريشة القرصية وسباكة هيدروليكية لتحرير الأداة ، مما يتيح استبدال سهل لأعمدة الأدوات.يستخدم الجزء الأمامي من الغزل هيكل حماية ختم المتاهة وتصميم مقاوم للماء، ويتم تجهيزها بجهاز ستارة الهواء هذا التكوين يمنع بشكل فعال من دخول سائل القطع إلى داخل الغزل.
2يتم تجهيز خط الإنتاج بجهاز تحميل تلقائي (يتألف من قناة تغذية عرضية ورف تحميل دوار) ، وجهاز تفريغ تلقائي،و جهاز تغذية تلقائييمكن إكمال جميع الثقوب و علامات تحديد الفولاذ المطلوبة على الفولاذ الزاوي في مرور واحد من خلال خط الإنتاج،بدون حاجة إلى تدخل يدوي أثناء عملية المعالجةهذا ليس فقط يسهل سير العمل ولكن أيضا يقلل بشكل كبير من كثافة عمل المشغلين.
3تتبنى وحدة العلامة هيكل جسم مغلق ، يحتوي على قوة هيكلية عالية وأداء عمل مستقر.و مربع شخصية ذو رأس مطبخ يعمل بالهيدرووليكوفقا لتعليمات الكمبيوتر، يتم تنفيذ عمليات العلامة في المواقع المحددة في الرسومات الهندسية.تم دمج آلية ضبط يدوية إضافيةتسمح هذه الآلية بتعديل وضع السرير المتحرك (أي وضع رأس الشخص) ،تمكين التكيف مع مواقع العلامة من الفولاذ الزاوي مع مواصفات مختلفة.
تغطي هذه العينات مجموعة متنوعة من المواصفات الشائعة وتخطيط الثقوب من الصلب الزاوي المستخدم في أبراج خطوط النقل.وهي تسمح للمستخدمين المحتملين أو المفتشين بالتحقق بصريا من أداء التشغيل للمعدات، وبالتالي توفر مراجع ملموسة وبديهية لتقييم ما إذا كانت المعدات تلبي المتطلبات العملية للإنتاج.
هذه المعدات مصممة خصيصا للحفر والطابع الحجم الكبير، الصلب زاوية عالية القوة المستخدمة في أبراج خطوط النقل،وتطبق على نطاق واسع في سيناريوهات مختلفة في جميع أنحاء بناء وصيانة البنية التحتية لنقل الطاقة. In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme weather conditions and heavy loads—this equipment assumes a critical role in processing the angle steel components that constitute the main framework of the towersإنه يؤدي بفعالية مهام الحفر والطبع للفولاذ الزاوي المستخدم في أجسام البرج والذراعين والقطع الهيكلية الرئيسية الأخرى ،ضمان دقة الأبعاد الدقيقة والاتصالات القوية لضمان الاستقرار العام للأبراج.
