تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30m/دقيقة |
خط إنتاج ثقب الكمرات الشاحنات بسماكة 4-9 مم باستخدام الحاسب الآلي بطول قطعة عمل 4000-12000 مم
التطبيق:
خط إنتاج الكمرات الطولية للسيارات هو معدات معالجة صفائح معدنية أوتوماتيكية عالية الكفاءة والدقة تم تطويرها خصيصًا من قبل شركتنا لثقب الكمرات الطولية للسيارات عالية القوة. إنه مصمم لثقب الكمرات الطولية للمركبات فائقة العرض والسمك، بما في ذلك شاحنات التعدين والمركبات ذات الأغراض الخاصة.
المعايير الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم ونطاق اللوحة المعالجة | |
| 3 | الطول | 4000～8000mm |
| العرض | 200～550mm | |
| السماكة | 3～6mm | |
| انحناء منجل مادة الصفيحة الواردة | ≤7mm/10m | |
| عدم استواء الصفيحة على المحور X | ≤10mm/1000mm ,≤20mm/8000mm | |
| عدم استواء الصفيحة على المحور Y | 5mm | |
| التواء الصفيحة | ≤50mm | |
| الخصائص الميكانيكية لمادة الصفيحة | σb=510～850N/mm2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | الحد الأقصى للسرعة | |
| المحور X | Max=50m/min | |
| المحور Y | Max=30m/min | |
| 7 | دقة المعالجة | |
| المحور X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| المحور Y | ±0.2 mm / 600 mm | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع |
المحور X يمتد على طول اللوحة، وتعتمد الإحداثيات X للفتحة على نهاية اللوحة؛ المحور Y هو عرض اللوحة، والمرجع هو الخط المركزي. |
| 11 | وضع التشغيل | يدوي، أوتوماتيكي |

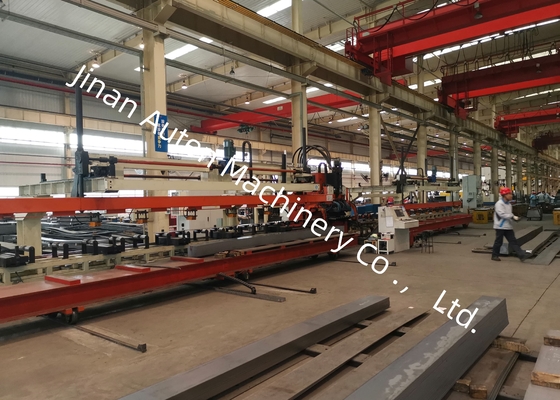

التركيب الهيكلي
تتكون هذه الآلة بشكل أساسي من آلية تحميل وتفريغ أوتوماتيكية، وجهاز توسيط تعويض أوتوماتيكي للألواح ذات الأقسام المتغيرة، وآلية تغذية، ووحدة ثقب، وآلية تفريغ نفايات أوتوماتيكية، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية.
ميزات المنتج
1. يعتمد نظام التحكم نظام SIEMENS 828D CNC، مع تغذية مدفوعة بمحرك سيرفو. يوفر كفاءة تشغيل عالية ويضمن دقة قطعة العمل المستقرة أثناء المعالجة.
2. يتم تركيب جهاز توسيط مركزي يعمل بالسيرفو على بكرات دعم التغذية، قادر على استيعاب معالجة الألواح ذات الأقسام المتغيرة مع اختلاف في الارتفاع يبلغ 0–200 مم.
3. يمكن تجهيزه بـ 25 قالبًا بأقطار مختلفة، وعملية تركيب القالب سريعة ومريحة، مما يقلل من وقت التوقف عن العمل لتغيير الأدوات.
4. التحميل والثقب والتفريغ للألواح مؤتمت بالكامل، مما يقلل بشكل كبير من كثافة عمل المشغلين.

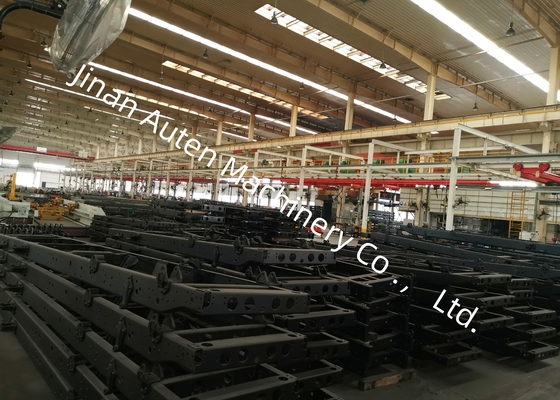

يعرض المعرض مجموعة من عينات الكمرات الطولية النهائية التي تمت معالجتها بواسطة خط الإنتاج هذا، والتي تغطي مواصفات مختلفة مطبقة في شاحنات التعدين والمركبات ذات الأغراض الخاصة. توضح هذه العينات بوضوح دقة تحديد موضع الثقوب، ونعومة الحواف المثقوبة، والسلامة الهيكلية الشاملة التي تم تحقيقها - مما يسمح للعملاء والمفتشين بالتحقق بصريًا من أداء معالجة المعدات.
هذه الآلة عبارة عن قطعة معدات متخصصة مصممة لعمليات الثقب على الكمرات الطولية المسطحة داخل صناعة السيارات. وهي مصممة في المقام الأول لمعالجة الكمرات الرئيسية للشاحنات والمركبات ذات الأغراض الخاصة، مما يضمن تشكيل ثقوب دقيقًا لتلبية متطلبات التجميع الهيكلي لمكونات تحمل الأحمال الثقيلة والسيارات المخصصة هذه.
