تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| إبراز: | CNC hydraulic cutting system,single blade CNC angle line,water cooling CNC punching machine,single blade CNC angle line,water cooling CNC punching machine |
||

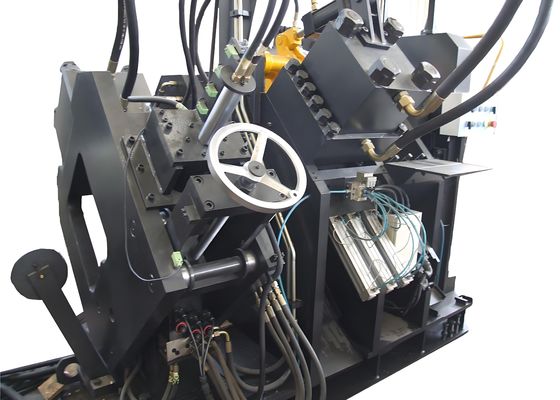

نظام التبريد المائي الهيدروليكي CNC حفر علامة وقطع خط شفرة واحدة قطع
الصناعة المطبقة:
هذه الآلة هي معدات متخصصة مصممة لثقب الفولاذ الزاوية، والعلامة، وقطع في قطاع برج الفولاذ الزاوية.دعم الإنتاج الفعال في تصنيع الأبراج، وضمان الامتثال لمعايير الصناعة، وتعزيز الإنتاجية التشغيلية.
المواصفات:
| الوظائف | طعنة، علامة، قطع |
| حجم الزاوية ((ملم) | 40×40×3140×140×12 |
| أقصى طول الفراغ (م) | 12 |
| أقصى طول للأجزاء النهائية (م) | 10 |
| الحد الأقصى للضرب (قطر × سمك) (ملم) | Φ26×12 ((المادة:Q345 510N/mm2) |
| لكمات لكل جانب | 2 |
| قوة الضرب (ك.إن) | 630 |
| قوة العلامة (kN) | 630 |
|
قوة القطع (kN) |
1800 |
| مجموعة من حروف العلامة | 4 |
| عدد الحروف لكل مجموعة | 12 |
| مقاس الحرف (ملم) | 14 × 10 × 19 |
| وضع القطع | قطع شفرة واحدة |
| محاور CNC | 3 |
| سرعة زاوية التغذية (m/min) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد المياه |
| دقة المعالجة | الامتثال لـ GB2694 |
| وظيفة البرنامج | الإدخال بواسطة لوحة المفاتيح وواجهة USB |
| البعد ((ملم) | 28000×6500×2200 |
مكونات المنتج:
تتكون الآلة في المقام الأول من ناقل عرضي، نظام تحميل دوار، ناقل إدخال، ناقل إدخال CNC، وحدة الخزعة، وحدة العلامة، وحدة القطع، ناقل التفريغ،وكذلك الهيدروليكية، والأنظمة الكهربائية والهوائية، من بين المكونات الأخرى.
خصائص المنتج:
1. يتبنى تقنية CNC وتغذية المحرك الخدمي ، ويتميز بكفاءة عالية ودقة قطعة العمل المستقرة. يتم استيراد جميع المكونات الهيدروليكية والهوائية والكهربائية الرئيسية.
2يتم تجهيز كل جانب بثلاث مجموعات من الخيارات الثنائية الذهبية والموتى، والتي يمكن أن تستوعب ثلاثة أنواع من الخيارات الثنائية الذهبية مع قطرات مختلفة.يمكن تحريك مجموعات القوالب الثلاثة بشكل جماعي تحت سيطرة اللوحة التحكمية لضبط العلامة الخلفية للضرب.
3يتم تجهيز الكمبيوتر بواجهة صينية / إنجليزية ، مما يضمن سهولة التشغيل ، ويمكن عرض رسومات قطعة العمل. يتم تبسيط البرمجة ،ويمكن أن تستخدم مباشرة بيانات البرنامج التي تم إنشاؤها بواسطة البرمجياتعند تحرير البرامج، فقط حجم قطعة العمل، قطر الثقب، علامة الخلف، وكمية قطعة العمل تحتاج إلى إدخال.
4تتبنى وحدة العلامة هيكل إطار مغلق مع صلابة ممتازة. يتم تثبيت أربع مجموعات من مربعات الأحرف على وحدة العلامة ، والتي يمكن تحديدها عبر البرنامج.يمكن تعيين علامات العلامة العكسية تعسفيا.
5أسطوانات الختم والتمييز والقص أكبر حجماً؛ عربة NC من نوع جديد مع قوة متزايدة؛ والمقبضات أكثر قوة.
هذه العينات، التي تغطي المواصفات المشتركة وسيناريوهات المعالجة في صناعة أبراج الفولاذ الزاوية، تسمح للمستخدمين بفحص مباشرة نوعية معالجة المعداتوالحرفيةوهي تعمل كمرجع ملموس لتقييم أدائها وملاءمتها لاحتياجات الإنتاج المحددة.
وهي مصممة في المقام الأول للحفر والطبع من الصلب الزاوي ذو الحجم الكبير والقوة العالية المستخدم في أبراج خطوط النقل ،وتطبق على نطاق واسع في سيناريوهات مختلفة خلال بناء وصيانة البنية التحتية لنقل الطاقة.
في بناء خطوط نقل عالية الجهد فائق (UHV) ، حيث يجب أن تتحمل الأبراج الظروف الجوية القاسية والحمل الثقيل ،هذه المعدات تلعب دورا حاسما في معالجة مكونات الفولاذ الزاوية التي تشكل الإطار الرئيسي للأبراجإنه ينفذ بمهارة عمليات الحفر والطبع للصلب الزاوي المستخدم في أجسام الأبراج والذراعين والقطع الهيكلية الرئيسية الأخرى ،ضمان الأبعاد الدقيقة والاتصالات القوية لضمان الاستقرار العام للأبراج.
