تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30m/دقيقة |
| إبراز: | آلة حفر الشاحنات الحاسوبية,آلة طحن لوحات 4-9 ملم,25 وحدة CNC خط الخنق,4-9mm plate punching machine,25 module CNC punching line |
||
25 عدد من وحدات خط آلة ثقب عوارض الشاحنات CNC بسمك لوح 4-9 مم
التطبيق:
خط إنتاج ثقب CNC للوحة مسطحة للعوارض الطولية للسيارات هو خط إنتاج شامل مخصص لعمليات الثقب للعوارض الطولية المسطحة للسيارات. تم تطويره من خلال دمج مزايا المنتجات المختلفة، يعتمد هذا الخط على معدات مماثلة متوفرة محليًا ودوليًا، وهو مصمم خصيصًا لتلبية متطلبات الثقب لإطارات السيارات المتنوعة في الداخل والخارج. إنه قادر تمامًا على تلبية متطلبات المعالجة المرنة للعوارض الطولية المختلفة للإطارات، ويتميز بميزات الثبات والكفاءة العالية.
المعايير الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم ونطاق اللوحة المعالجة | |
| 3 | الطول | 4000～8000 مم |
| العرض | 200～550 مم | |
| السماكة | 3～6 مم | |
| انحناء منجل مادة الصفيحة الواردة | ≤7 مم/10 م | |
| عدم استواء الصفيحة على المحور X | ≤10 مم/1000 مم، ≤20 مم/8000 مم | |
| عدم استواء الصفيحة على المحور Y | 5 مم | |
| التواء الصفيحة | ≤50 مم | |
| الخصائص الميكانيكية لمادة الصفيحة | σb=510～850N/mm2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60 مم |
| 5 | عدد الوحدات | 25 |
| 6 | الحد الأقصى للسرعة | |
| المحور X | الحد الأقصى = 50 م/دقيقة | |
| المحور Y | الحد الأقصى = 30 م/دقيقة | |
| 7 | دقة المعالجة | |
| المحور X | ±0.25/600 مم، ±0.50 / 3000 مم، ±0.7 / 8000 مم | |
| المحور Y | ±0.2 مم / 600 مم | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع |
المحور X يمتد على طول اللوحة، وتعتمد الإحداثيات X للفتحة على نهاية اللوحة؛ المحور Y هو عرض اللوحة، والمرجع هو الخط المركزي. |
| 11 | وضع التشغيل | يدوي، تلقائي |

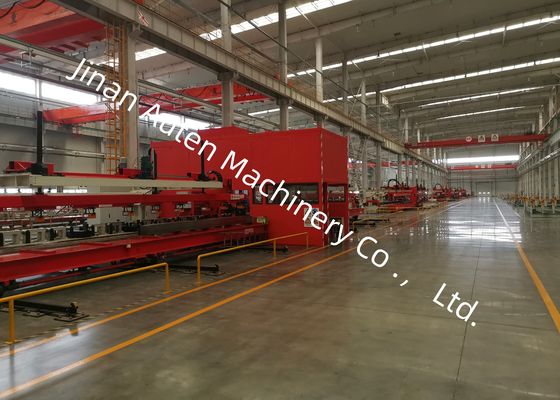

مقدمة إلى تكوين معدات خط الإنتاج
تدفق العملية: تحضير العارضة الطولية → التغذية الأوتوماتيكية الكهرومغناطيسية الطولية → تحديد المواقع التلقائي للمواد الطولية → التثبيت في النهاية الخلفية والتثبيت المساعد → دخول قطعة العمل إلى الوحدة الرئيسية للثقب للمعالجة → التثبيت في نهاية التغذية، والتثبيت المساعد والمعالجة → الانتهاء من الثقب → التفريغ الأوتوماتيكي الكهرومغناطيسي لقطع العمل
يعتمد وضع المعالجة نهجًا من النوع المرشح، حيث تتقدم العارضة الطولية فقط إلى الأمام أثناء عملية الثقب.
هيكل كل جهاز ميكانيكي:
1. عربة كهربائية لتحمل العارضة الطولية:
يمكن التحكم في العربة عبر الأزرار للانتقال خارج خط الإنتاج. بعد تحميل المنصات التي ترفعها الرافعة، ستعود إلى موضع التحميل.
تتمتع العربة بقدرة تحميل لا تقل عن 20 طنًا وضربة 1.5 متر.
2. جهاز تغذية أوتوماتيكي بماص كهرومغناطيسي
يتكون الجهاز من قوس، وعارضة متحركة وجهاز القيادة الخاص بها، وعارضة ماص وجهاز رفع، ونظام التحكم في الماص، ومكونات أخرى.
يتم تركيب قضيب كشف اللوحة على عارضة الماص، مما يتيح الإغلاق التلقائي عند الوصول إلى ارتفاع اللوحة. يمكنه اكتشاف وجود الألواح وما إذا كانت ممتصة بشكل صحيح، مما يضمن التشغيل المستقر والموثوق به.
يتم توجيه رفع وخفض عارضة الماص بواسطة قضبان التوجيه لضمان الحركة المتزامنة. تتميز العارضة المتحركة بصلابة ممتازة، مع توجيه حركتها الأمامية والخلفية بواسطة القضبان لضمان التزامن في كلا الطرفين.
يحتفظ الماص الكهرومغناطيسي بالقوة الكهرومغناطيسية عند إزالة الطاقة ويحقق إزالة المغناطيسية العكسية عند تنشيطه، مما يضمن أداءً آمنًا وموثوقًا به.

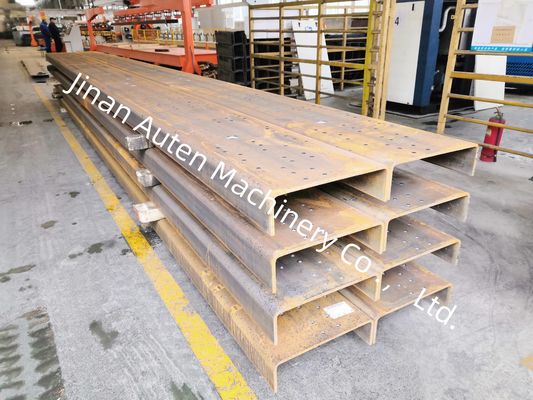

يعرض مجموعة من عينات العوارض الطولية النهائية التي تمت معالجتها بواسطة خط الإنتاج، والتي تشمل مواصفات متنوعة مستخدمة في شاحنات التعدين والمركبات ذات الأغراض الخاصة. توضح هذه العينات بوضوح دقة مواضع الثقوب، ونعومة الحواف المثقوبة، والسلامة الهيكلية الشاملة التي تم تحقيقها، مما يمكّن العملاء والمفتشين من التحقق بصريًا من أداء المعدات.
