تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م/دقيقة | سرعة التغذية Y: | 30m/دقيقة |
| إبراز: | 3-6mm truck beam CNC punching line,750Mpa tensile strength CNC punching machine,CNC plate punching production line,750Mpa tensile strength CNC punching machine,CNC plate punching production line |
||

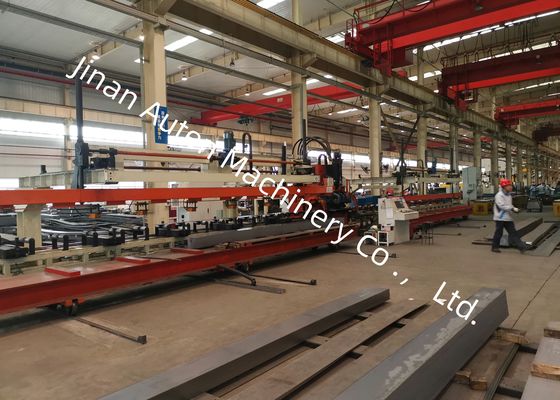

خط إنتاج لكمة شعاع شاحنة بسمك 3-6 مم باستخدام الحاسب الآلي (CNC) بقوة شد للمادة 750 ميجا باسكال
التطبيق:
هذه الآلة عبارة عن قطعة معدات متخصصة مصممة لعمل ثقوب في العوارض الطولية المسطحة داخل صناعة السيارات.
المعايير الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200 كيلو نيوتن |
| 2 | حجم ولوحة المعالجة والنطاق | |
| 3 | الطول | 4000～8000 مم |
| العرض | 200～550 مم | |
| السماكة | 3～6 مم | |
| انحناء صفيحة المواد الواردة | ≤7 مم/10 م | |
| عدم استواء الصفيحة على المحور X | ≤10 مم/1000 مم، ≤20 مم/8000 مم | |
| عدم استواء الصفيحة على المحور Y | 5 مم | |
| التواء الصفيحة | ≤50 مم | |
| الخصائص الميكانيكية لمادة الصفيحة | σb=510～850 نيوتن/مم2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60 مم (لا تتجاوز قوة الثقب القصوى القوة الاسمية لأداة الآلة.) |
| 5 | عدد الوحدات | 25 قطعة |
| 6 | السرعة القصوى | |
| المحور X | الحد الأقصى = 50 م/دقيقة | |
| المحور Y | الحد الأقصى = 30 م/دقيقة | |
| 7 | دقة المعالجة | |
| المحور X | ±0.25/600 مم، ±0.50 / 3000 مم، ±0.7 / 8000 مم | |
| المحور Y | ±0.2 مم / 600 مم | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع | المحور X يمتد على طول اللوحة، وتعتمد الإحداثيات X للثقب على نهاية اللوحة. المحور Y هو عرض اللوحة، ونقطة المرجع هي الخط المركزي. |
| 11 | وضع التشغيل |
يدوي، تلقائي |
التركيب الهيكلي:

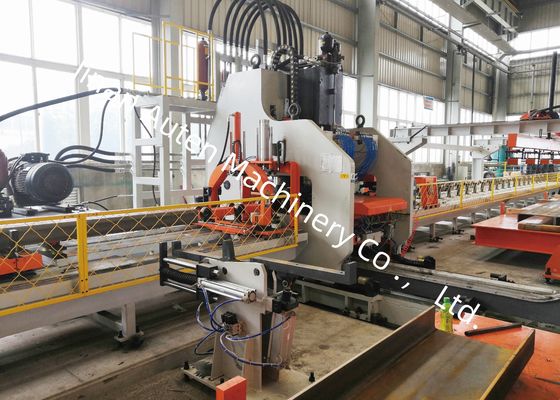

تتكون هذه الآلة بشكل أساسي من جهاز تحميل وتفريغ أوتوماتيكي، وجهاز توسيط للتعويض التلقائي عن الألواح ذات الأقسام المتغيرة، وجهاز تغذية، ووحدة ثقب، وجهاز تفريغ نفايات أوتوماتيكي، إلى جانب الأنظمة الهيدروليكية والكهربائية والهوائية.
ميزات المنتج:
1. يشتمل نظام التحكم على نظام SIEMENS 828D CNC، مع تغذية مدعومة بمحركات مؤازرة، مما يضمن كفاءة تشغيل عالية ودقة قطعة العمل المتسقة.
2. تم تركيب جهاز توسيط مركزي مؤازر على أسطوانة دعم التغذية، قادر على التعامل مع معالجة الألواح ذات المقاطع العرضية المتغيرة مع اختلاف في الارتفاع من 0-200 مم.
3. يمكن تركيب ما يصل إلى 25 قالبًا بأقطار مختلفة، مع كون عملية التثبيت سريعة ومباشرة.
4. التحميل والثقب والتفريغ للألواح آلي بالكامل، مما يقلل من كثافة التشغيل.
5. يتم تفريغ وجمع مواد النفايات تلقائيًا.
إنه يعرض مجموعة من عينات العوارض الطولية النهائية التي تمت معالجتها بواسطة الخط، والتي تغطي مواصفات مختلفة مستخدمة في شاحنات التعدين والمركبات الخاصة. تُظهر هذه العينات بوضوح دقة مواضع الثقوب، ونعومة حواف الثقب، والسلامة الهيكلية الشاملة التي تم تحقيقها، مما يسمح للعملاء والمفتشين بالتحقق بصريًا من أداء المعدات.
