تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظائف: | اللكم، ووضع العلامات، والقطع | حجم الزاوية ((ملم): | 40×40×3140×140×12 |
|---|---|---|---|
| الأعلى. طول فارغ (م): | 12 | أقصى طول للأجزاء النهائية (م): | 10 |
| الأعلى. اللكم (ديا. х ثي.) (مم): | φ26 × 12 （المادة ： Q345 510n/mm2） | اللكمات لكل جانب: | 2 |
| قوة اللكم (كيلو نيوتن): | 630 | قوة الوسم (كن): | 630 |
| قوة القطع (كيلو نيوتن): | 1800 | مجموعة من الحروف: | 4 |
| محاور CNC: | 3 |

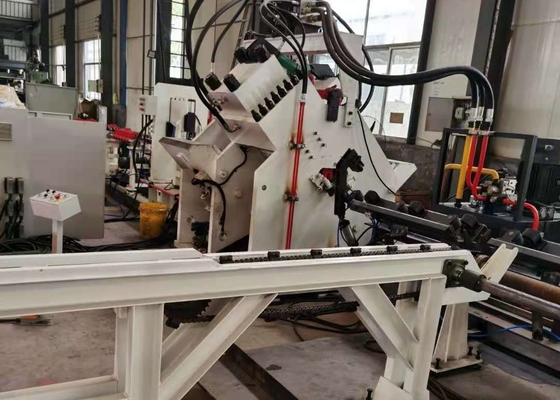

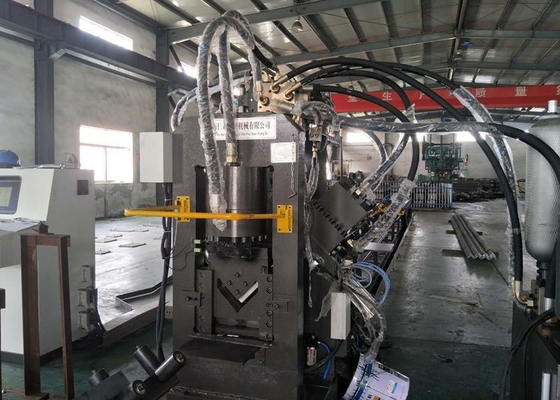

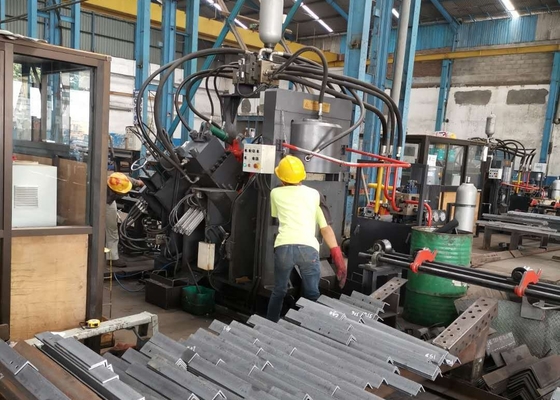

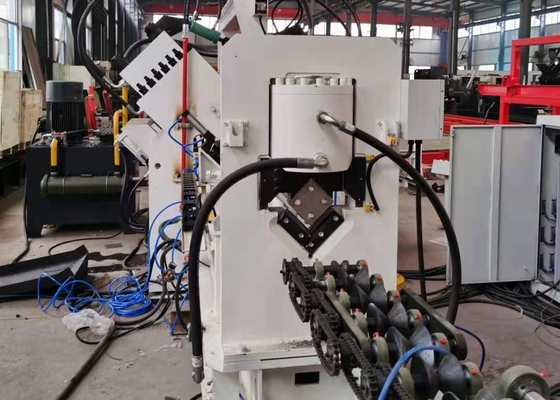

آلة خط الزاوية CNC JNC1412 Model Punching Marking Cutting Machine بقوة ثقب 630/1000KN
ميزات المنتج:
1. تدمج تقنية CNC وتغذية المحركات المؤازرة، مما يضمن كفاءة عالية ودقة متسقة لقطعة العمل. جميع المكونات الهيدروليكية والنيوماتية والكهربائية الأساسية مستوردة.
2. مجهزة بثلاث مجموعات من اللكمات والقوالب على كل جانب، قادرة على استيعاب ثلاثة لكمات بأقطار مختلفة. تحت سيطرة PLC، يمكن للمجموعات الثلاث من القوالب التحرك بشكل متزامن لضبط العلامة الخلفية للثقب.
3. مجهزة بجهاز كمبيوتر يتميز بواجهة صينية / إنجليزية للتشغيل البديهي، مع القدرة على عرض مخططات قطعة العمل. يتم تبسيط البرمجة، ويمكنها استخدام بيانات البرنامج التي تم إنشاؤها بواسطة برنامج lofting مباشرة. عند تحرير البرامج، يلزم فقط إدخال أبعاد قطعة العمل، وأقطار الثقوب، والعلامة الخلفية، وكمية قطعة العمل.
4. يتم تشغيل عربة التغذية CNC بواسطة محرك مؤازر، مع توفير مشفر ضوئي كهربي بتغذية راجعة في الوقت الفعلي. يضمن التحكم في الحلقة المغلقة دقة تحديد المواقع العالية.
5. عمليات وضع العلامات والثقب والقص مؤتمتة بالكامل؛ يمكن تفريغ الفولاذ الزاوي النهائي عبر جهاز قلب هوائي، مما يقلل من كثافة التشغيل.
6. يتكون نظام التحكم من جهاز كمبيوتر مضيف، ونظام CNC، ومحرك مؤازر، و PLC، وأجهزة استشعار كشف خارجية، من بين مكونات أخرى. يتم بدء عمليات المعالجة ببساطة عن طريق إدخال أبعاد قطعة العمل. بالإضافة إلى ذلك، يمكن تخزين البرامج وتحديدها وعرضها ونقلها بناءً على أرقام قطع العمل.
معلومات المعلمة
| الموديل | JNC1010 | JNC1412 | JNC2020 |
| حجم الزاوية (مم) | 40*40*3~ 100*100*10 |
40*40*3~ 140*140*12 |
50*50*4~ 200*200*20 |
|
الحد الأقصى للثقب (القطر * السماكة) (مم) |
26*10 | 26*12 | 26*20 |
| قوة الثقب (kN) | 630 | 630/1000 | 1000/1200 |
| قوة وضع العلامات (kN) | 630 | 630/900/1200 | |
| قوة القطع (kN) | 1000 | 900/1800 | 1540/4300 |
| الحد الأقصى لطول الفراغ (م) | 12 | 12 | 14 |
| الحد الأقصى لطول المنتج النهائي (م) | 10 | 12 | 14 |
| اللكمات لكل جانب | 2 | 2 أو 3 | 3 |
| مجموعة من أحرف وضع العلامات | 4 | 4 | 4 |
| عددالأحرفلكل مجموعة | 12 | ||
| حجم الحرف (مم) | 14*10*19 | ||
| محاور CNC | 3 | ||
| وضع القطع | شفرة واحدة | شفرة مزدوجة أو شفرة واحدة | |
| سرعة تغذية الزاوية (م/دقيقة) | 80 | 80 | 60 |
| دقة المعالجة | وفقًا لـ GB2694 | ||
| وضع البرمجة | الإدخال عن طريق لوحة المفاتيح، واجهة USB | ||
| الأبعاد الكلية (م) | حوالي 28*6.5*2.2 | حوالي 29*6.5*2.2 | حوالي 32*7*2.35 |
