تفاصيل المنتج:
شروط الدفع والشحن:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 120 Tons | Machine stroke X: | 12000mm |
| Machine stroke Y: | 600mm | Feeding speed X: | 50m/min |
| Feeding speed Y: | 30m/min | ||
| إبراز: | خط إنتاج اللكم الألواح بـ 25 وحدة,خط اللكم الألواح بـ 25 وحدة,خط إنتاج اللكم الألواح CNC,25 Modules Plate Punching Line,CNC Plate Punching Production Line |
||

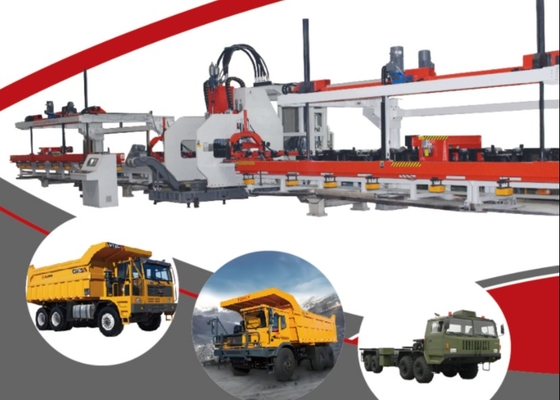

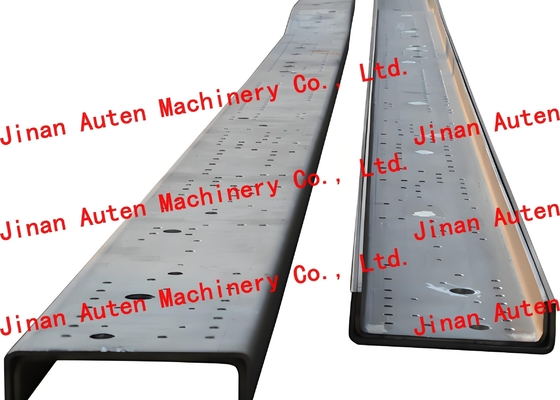

خط إنتاج ثقب الألواح CNC بقوة اسمية 120 طنًا، 25 وحدة للعارضة المسطحة للشاحنات
التطبيق:

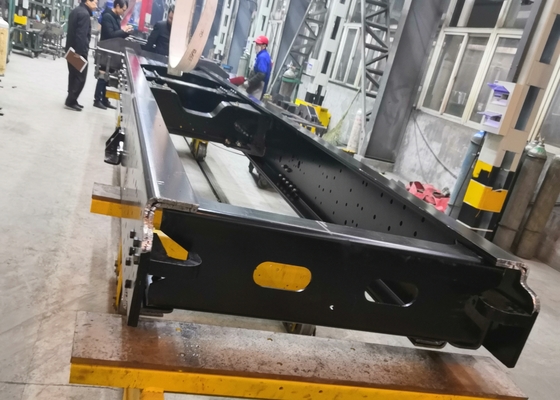

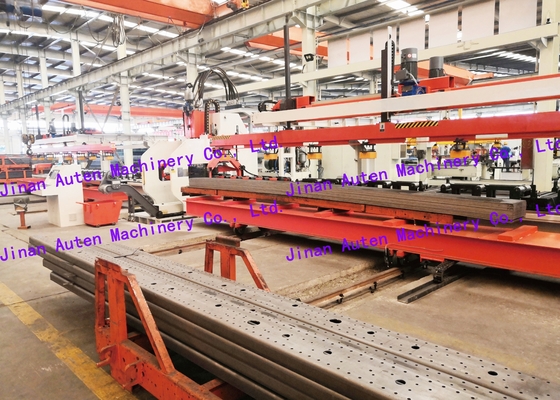

يشكل خط إنتاج الثقب CNC للعوارض الطولية المسطحة للسيارات نظام تصنيع متكامل متخصص في عمليات الثقب للعوارض الطولية المسطحة للسيارات. تم تصميمه بدقة بالإشارة إلى المعدات المماثلة عبر الأسواق المحلية والعالمية، بما يتماشى مع مواصفات الثقب لإطارات المركبات المتنوعة في جميع أنحاء العالم، ودمج مزايا المنتجات المماثلة المختلفة، يمثل خط الإنتاج هذا حلاً محسّنًا. إنه يلبي ببراعة متطلبات المعالجة المرنة للعوارض الطولية للإطارات المتنوعة، ويتميز بالاستقرار والكفاءة التشغيلية العالية.
طاولة أسطوانة الدعم الطولية
تتكون من قاعدة وأسطوانة دعم لدعم الصفيحة؛ يتم دعم كلا طرفي الأسطوانة بواسطة محامل، تتمتع الأسطوانة بصلابة جيدة ومقاومة للصدمات، وتتحرك الصفيحة عليها؛
جهاز تغذية المشبك الرئيسي للمحور X: مجموعتان
يتكون الجهاز من محرك سيرفو، ومخفض دقيق، ومشابك هيدروليكية عائمة، وسكة توجيه خطية دقيقة، ورف دقيق ودعم؛ يدفع محرك السيرفو الترس الحلزوني للدوران من خلال المخفض الدقيق، ويحول الحركة الدورانية إلى حركة خطية من خلال الرف. يتم إكمال التغذية الدقيقة لأجزاء التغذية من خلال دليل السكك المنزلقة الخطية الدقيقة، وتكون تغذية الصفيحة دقيقة ومستقرة؛ المشبك المغذي هو مشبك عائم، والذي يمكن أن يتمتع بقدرة جيدة على التكيف مع بعض الصفائح المشوهة، وقوة التثبيت كبيرة، والتثبيت موثوق به، والعمل مستقر.
مشابك الدفع والسحب. يثبت المشبك الجزء الأوسط من طرفي العارضة الطولية. يمكن لطريقة التثبيت هذه أن تثبت اللوحة مع انخفاض على حافة اللوحة؛ يتم ترتيب جانبي المضيف بشكل متماثل.
جهاز تغذية المشبك المساعد للمحور X: مجموعتان
يستخدم الجهاز لمعالجة نهايات الرأس والذيل للعوارضة، وهناك مجموعة واحدة على كل جانب من الماكينة الرئيسية، وتتكون من مشابك هيدروليكية وقاعدة وأجزاء قيادة؛
أثناء عملية تغذية قطعة العمل بأكملها، عندما لا يتمكن المشبك الموجود على جانب التغذية من الإمساك بالصفيحة ولكنه لا يزال يثقب الثقوب، من أجل ضمان دقة موضع الثقب، يجب أن تستمر الصفيحة في الحصول على أكثر من نقطتي تثبيت، وفي عملية تغيير نقطة التثبيت، لا يُسمح بتغيير مرجع التموضع. في هذه الحالة، يحل جهاز التثبيت المساعد هذه المشكلة بشكل فعال. تحت دفع أسطوانة الزيت، تمسك فكي المشبك بالصفيحة. بهذه الطريقة، تحت ضغط أسطوانة الزيت، توجد نقطة تثبيت ثانية للصفيحة عند الثقب (الأول هو المشبك الرئيسي على جانب التفريغ)، مما يضمن تغذية سلسة ودقيقة للصفيحة.
معلومات مواصفات المعلمات
| المعلمات الرئيسية لمعالجة العوارض الطولية | ||
| بيانات مادة المعالجة | سمك اللوحة مم | 4-9 مم |
| قوة شد المادة (ميجا باسكال) | الحد الأقصى 750 | |
| طول قطعة العمل (مم) | 4000-12000 | |
| عرض القطعة (مم) | 250-600 | |
| تقوس قطعة العمل (مم) | ≤7/12M | |
| خشونة قطعة العمل X (مم) | ≤8/1M ≤20/12M | |
| خشونة قطعة العمل Y (مم) | ≤5 مم | |
| جدول معلمات أداء المعدات والمؤشرات الفنية الرئيسية | ||
| القوة الاسمية | 120 طن | |
| شوط الماكينة X | 12000 مم | |
| شوط الماكينة Y | 600 مم | |
| سرعة التغذية X | 50 م / دقيقة | |
| سرعة التغذية Y | 30 م / دقيقة | |
| دقة درجة الثقب X | ±0.25 مم / 200 مم ±0.35 مم / 400 مم ±0.50 مم / 12000 مم |
|
| دقة درجة الثقب Y (مم) | ±0.3 | |
| الدقة القطرية للثقوب المجمعة المستطيلة | ±0.4 مم / 300 مم | |
| الوحدات | 25 | |
| الحد الأقصى لفتحة التشغيل الآلي (مم) | Φ60 (ضمن نطاق القوة الاسمية لأداة الآلة) | |
| عدد القوالب | 1 مجموعة | |
