تفاصيل المنتج:
شروط الدفع والشحن:
|
| سمك الصفيحة: | 4-9 ملم | قوة الشد المادية (MPA):: | الأعلى. 750 |
|---|---|---|---|
| طول الشغل (مم): | 4000-12000 ملم | عرض قطعة (مم) ال: | 250-600 |
| القوة الاسمية: | 1200 كيلو نيوتن | عدد الوحدات: | 25 |
| قوة الشد المادية (MPA): | ماكس 750 | ||
| إبراز: | آلة ثقب مقاومة الشد للمادة,آلة ثقب CNC بمقاومة شد 750 ميجا باسكال,آلة ثقب CNC بقوة 1200 كيلو نيوتن,750mpa Tensile CNC Punching Machine,1200KN CNC Punching Machine |
||
1200KN القوة الاسمية CNC شاحنة حزمة لوحة طعن آلة ماكس 750mpa مقاومة المواد
مقدمة

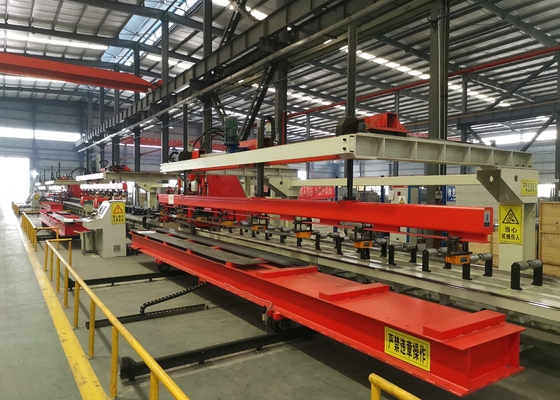

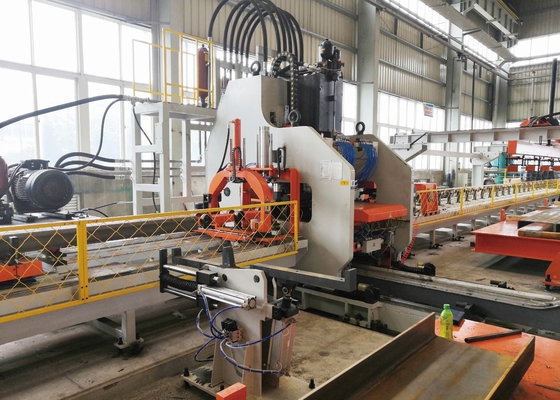

خط إنتاج CNC للشعاب الطولية المسطحة للسيارات هو نظام إنتاج شامل مخصص لعمليات الاختراق على الشعاب الطولية المسطحة للسيارات.تم تطويرها باستخدام معدات مماثلة من الأسواق المحلية والدولية، تتماشى مع متطلبات الطرق المختلفة لهياكل السيارات في جميع أنحاء العالم، ودمج نقاط القوة من المنتجات المختلفة، تم تصميم خط الإنتاج هذا بدقة.انها قادرة على تلبية بلا عيب متطلبات معالجة مرنة من مختلف الإطار العوارض الطولية، ويتميز بالاستقرار والكفاءة العالية.
تعريف تكوين معدات خط الإنتاج سير العملية:
Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping، التشغيل والمعالجة المساعدة→المنحدرات المنتهية→التفريغ الكهرومغناطيسي الآلي لقطع العمل طريقة المعالجة هي نوع الفلتر ، أيالحزمة الطولية فقط تغذي إلى الأمام عند الخرق.
هيكل كل جهاز ميكانيكي:
1- عربة الكهرباء ذات العجلات الطولية: يمكن التحكم بالعربة بواسطة أزرار للخروج من الخط ، وبعد تحميل البلاطات التي رفعتها الرافعة ،سوف تعود إلى موقع التحميل؛ حمولة العربة لا تقل عن 20 طن ، والسكتة الدماغية هي 1.5 م.
2جهاز تغذية أوتوماتيكي كهرومغناطيسي:
يتكون الجهاز من دعامة، والحزمة المتحركة وجهازها القائم، وعجلة كوب الشفط وجهاز الرفع، ونظام التحكم في كوب الشفط، وما إلى ذلك. هناك قضيب الكشف عن اللوحة على عجلة كوب الشفط،والتي يمكن أن تتوقف تلقائيًا عندما تصل إلى ارتفاع اللوحة، ويمكن أن يكتشف ما إذا كان هناك لوحة وما إذا كان مصا، والعمل مستقرة وموثوقة.
يتم توجيه رفع وانخفاض شعاع كوب الاستنشاق بواسطة عصا توجيه لضمان رفع متزامن. الشعاع المتحرك له صلابة جيدة.ويتم توجيه الحركة الأمامية والخلفية بواسطة قاطرة توجيه لضمان التزامن في كلا الطرفين;
الجهاز الكهرومغناطيسي يحافظ على القوة الكهرومغناطيسية عندما يكون مغلقاً، ويعكس إزالة المغناطيسية عندما يتم تشغيله، وهو أمر آمن وموثوق به.
المعلمات التقنية الرئيسية:
| لا، لا، لا | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم و نطاق صفيحة المعالجة | |
| 3 | الطول | 4000-8000ملم |
| العرض | 200-550ملم | |
| سمك | 3 ′′6 ملم | |
| مادة الصفائح الواردة ثني المنجل | ≤7mm/10m | |
| عدم مساوية الصفائح على محور X | ≤10mm/1000mm ،≤20mm/8000mm | |
| عدم مساواة الصفائح على محور Y | 5 ملم | |
| طلاء الصفائح | ≤50ملم | |
| الخصائص الميكانيكية لمادة الورق | σb=510850N/mm2 | |
| 4 | أقصى قطر للجرح | φ60mm |
| 5 | عدد الوحدات | 25 |
| 6 | السرعة القصوى | |
| محور إكس | الحد الأقصى = 50m/min | |
| محور Y | الحد الأقصى = 30m/min | |
| 7 | دقة المعالجة | |
| محور إكس | ±0.25/600mm ،±0.50 / 3000mm،±0.7 / 8000 mm | |
| محور Y | ±0.2 ملم / 600 ملم | |
| 8 | طريقة المعالجة | تصفية |
| 9 | المعيار | محور إكس على طول اللوحة، وتعتمد إحداثيات X من الثقوب على نهاية اللوحة؛ محور Y في اتجاه عرض اللوحة، مع خط الوسط كمعيار. |
| 11 | طريقة العمل | يدوي، أوتوماتيكي |
