تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع جسم الجهاز الرئيسي: | شكل شبه مغلق | سمك ورقة: | 4-14 مم |
|---|---|---|---|
| الطول: | 4000-15000 ملم | أقصى قوة سحب: | 8b = 510-950 n/mm2 |
| عدد القوالب: | 20，25 | عدد محاور التحكم: | 3 محاور |
| إبراز: | خط تثقيب سيارات CNC بقوة 1200 كيلو نيوتن,خط تثقيب سيارات CNC بطول 8000 مم,خط تثقيب CNC للعوارض الطولية,8000mm Automobile CNC Punching Line,longitudinal Beam CNC Punching Line |
||
التطبيق:

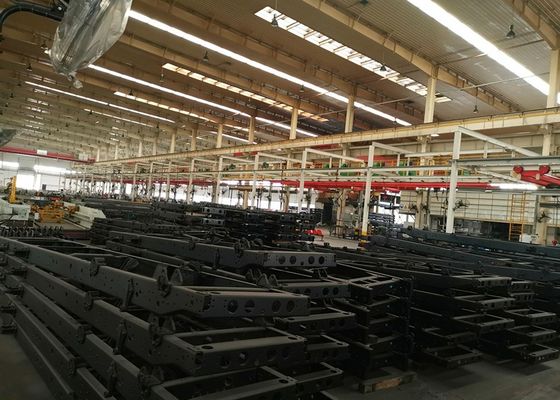

هذه الآلة عبارة عن معدات متخصصة مصممة لعمل ثقوب في العوارض الطولية المسطحة داخل صناعة السيارات.
التركيب الهيكلي:

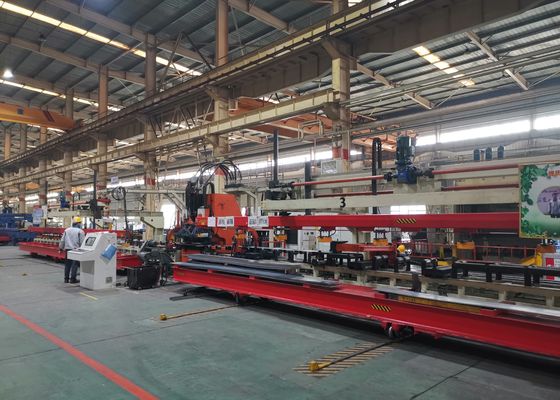

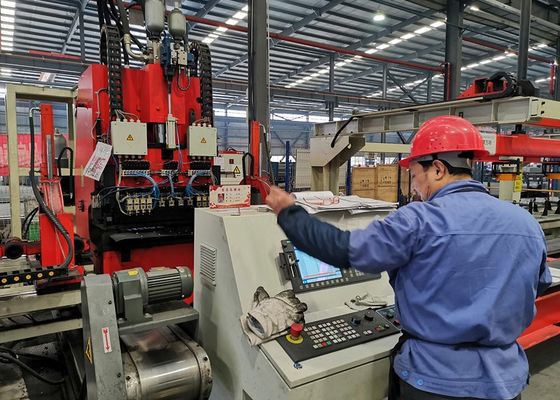

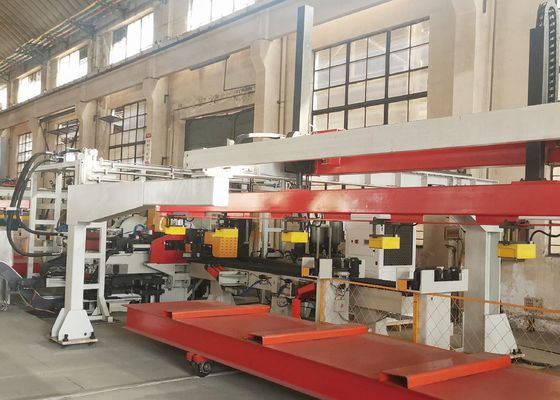

تتكون الآلة بشكل أساسي من أجهزة تحميل وتفريغ أوتوماتيكية، وجهاز توسيط للتعويض التلقائي عن الألواح ذات الأقسام المتغيرة، وأجهزة تغذية، ووحدات ثقب، وجهاز إخراج نفايات أوتوماتيكي، إلى جانب أنظمة هيدروليكية وكهربائية ونيوماتيكية متكاملة.
ميزات المنتج:
المعايير الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم اللوحة ونطاق المعالجة | |
| 3 | الطول | 4000～8000mm |
| العرض | 200～550mm | |
| السماكة | 3～6mm | |
| انحناء منجل مادة الصفيحة الواردة | ≤7mm/10m | |
| عدم استواء الصفيحة على المحور السيني | ≤10mm/1000mm ,≤20mm/8000mm | |
| عدم استواء الصفيحة على المحور الصادي | 5mm | |
| التواء الصفيحة | ≤50mm | |
| الخصائص الميكانيكية لمادة الصفيحة | σb=510～850N/mm2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60mm |
| 5 | عدد الوحدات | 25个 |
| 6 | السرعة القصوى | |
| المحور السيني | Max=50m/min | |
| المحور الصادي | Max=30m/min | |
| 7 | دقة المعالجة | |
| المحور السيني | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| المحور الصادي | ±0.2 mm / 600 mm | |
