تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع جسم الجهاز الرئيسي: | شكل شبه مغلق | سمك ورقة: | 4-14 مم |
|---|---|---|---|
| الطول: | 4000-15000 ملم | أقصى قوة سحب: | 8b = 510-950 n/mm2 |
| عدد القوالب: | 20，25 | عدد محاور التحكم: | 3 محاور |
| إبراز: | محورات آلة طحن الألواح CNC,آلة إبرة الشعاع الطويل,آلة CNC التلقائية لضرب اللوحات,Longitudinal Beam Punching Machine,Automatic CNC Plate Punching Machine |
||

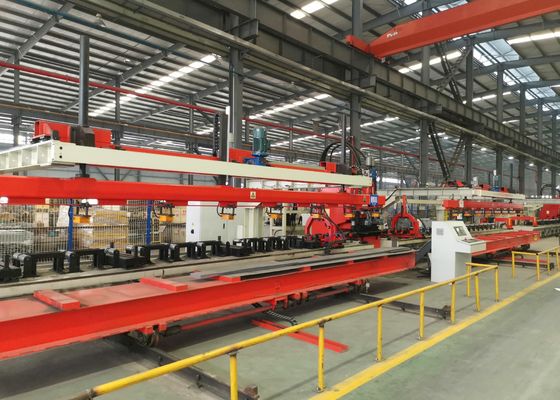

تعريف تكوين معدات خط الإنتاج
سير العملية: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping، التشغيل والتصنيع المساعد→المنحدرات الانتهاء→التفريغ الكهرومغناطيسي التلقائي لقطع العمل.

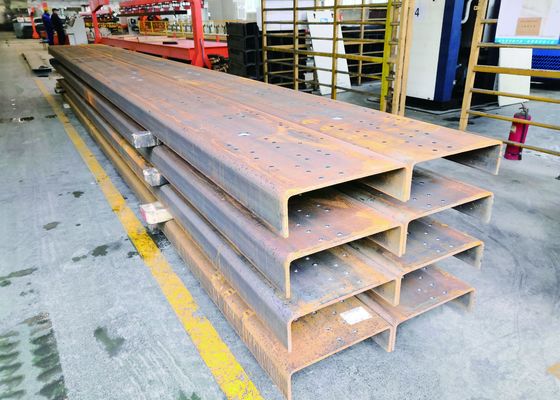

طريقة المعالجة هي نوع المرشح ، أي أن الحزمة الطولية تتغذى فقط إلى الأمام عند الخرق.
المعلمات التقنية الرئيسية لخط الإنتاج
| طريقة تشبيك الحزمة الطولية | مشبك هيدرولي |
| وضع نقل رئيسي | ناقل نقل هيدروليكي |
| نظام CNC: | نظام سيمانس 828D CNC |
| عدد محاور التحكم: | 3 محاور |
| النوع | تحميل وتفريغ يدوي أو آلي (اختياري) |
| قدرة حمولة العربة: | 20 طن |
| قوة الجهاز: | 60 كيلوواط |
| بصمة المعدات: الطول × العرض × الارتفاع | 32م × 7.5م × 4م |
| غيرها | لوحة تشغيل رقيقة مع شاشة LCD رقيقة للغاية بالألوان الحقيقية ، شاشة تبديل الصينية والإنجليزية |
هيكل كل جهاز ميكانيكي:
1- عربة كهربائية تحمل شعاع طولي:
يمكن التحكم بالعربة بواسطة أزرار للخروج من الخط ، وبعد تحميل الحمولات التي رفعها الرافعة ، ستعود إلى وضعية التحميل.حمولة العربة لا تقل عن 20 طن، والسكتة الدماغية هي 1.5 متر.
2جهاز تغذية آلي بمص الكهرومغناطيسي
يتكون الجهاز من دعامة، والشعاع المتحرك وجهاز القيادة الخاص به، وشعاع الكأس المصرية وجهاز الرفع، ونظام التحكم في الكأس المصرية، إلخ.
هناك قضيب كشف لوحة على شعاع كوب الشفط، والتي يمكن أن تتوقف تلقائيًا عندما تصل إلى ارتفاع اللوحة، ويمكن أن تكتشف ما إذا كانت هناك لوحة وما إذا كانت يتم امتصاصها،والعمل مستقر وموثوق به;
يتم توجيه رفع وانخفاض شعاع كوب الاستنشاق بواسطة عصا توجيه لضمان رفع متزامن. الشعاع المتحرك له صلابة جيدة.ويتم توجيه الحركة الأمامية والخلفية بواسطة قاطرة توجيه لضمان التزامن في كلا الطرفين;
الجهاز الكهرومغناطيسي يحافظ على القوة الكهرومغناطيسية عندما يكون مغلقاً، ويعكس إزالة المغناطيسية عندما يتم تشغيله، وهو أمر آمن وموثوق به.
3طاولة الدعم الطولي
تتكون من قاعدة وسلسلة دعم لدعم الورقة.
يتم دعم كلا طرفي الدوار بواسطة محامل ، ويتمتع الدوار بقسوة جيدة ومقاومة للصدمات ، ويتحرك الصفيحة عليه.
