تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع جسم الجهاز الرئيسي: | شكل شبه مغلق | سمك ورقة: | 4-14 مم |
|---|---|---|---|
| الطول: | 4000-15000 ملم | أقصى قوة سحب: | 8b = 510-950 n/mm2 |
| عدد القوالب: | 20，25 | عدد محاور التحكم: | 3 محاور |
| إبراز: | آلة ثقب الكمرات الطولية باستخدام الحاسب الآلي,آلة ثقب أوتوماتيكية بثلاثة محاور,آلة ثقب الكمرات الطولية الأوتوماتيكية,3 Axes Automatic Punching Machine,Longitudinal Beams Automatic Punching Machine |
||
المنتج الغرض الخصائص:

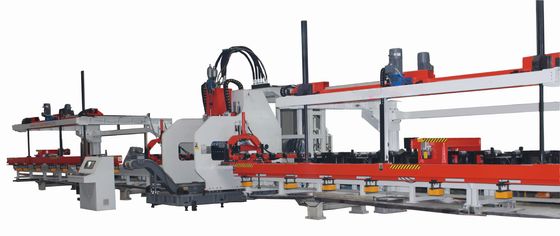

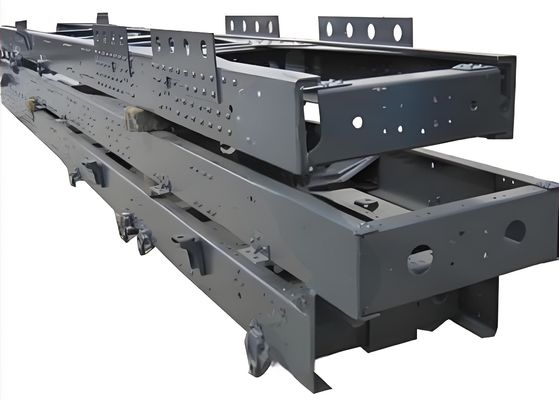

خط إنتاج CNC للطاقم الطولي للسيارات هو خط إنتاج كامل لطاقم الطول الطويل للسيارات.إنه مبني على معدات أجنبية ومحلية مماثلة، وفقًا لاحتياجات ثقب إطارات السيارات المختلفة في الداخل والخارج ، وتدمج مزايا المنتجات المختلفة.هذا خط الإنتاج يمكن أن تلبي تماما متطلبات معالجة مرنة من مختلف الإطار العوارض الطويلة، ولها خصائص الاستقرار والكفاءة العالية.
تكوين المعدات
1- تغذية عربة كهربائية، جهاز تغذية تلقائي مص مص الدائم المغناطيس الكهربائي - 1 مجموعة؛
2- تغذية عربة كهربائية، جهاز تغذية تلقائي مص مص الدائم المغناطيس الكهربائي - 1 مجموعة؛
3- طاولة الدوار الداعمة للتحميل والفراغ - مجموعة واحدة
4جهاز مركزية الأوراق - 5 مجموعات
5عربة النفايات - مجموعة واحدة
6المقبض الرئيسي و جهاز تغذية الخدمة - مجموعتين
7جهاز المشبك المساعد - مجموعتين
8آلة الخرق (النوع المفتوح ، 25 موقف القماش) - مجموعة واحدة ؛
9جهاز إخراج النفايات - مجموعة واحدة
10النظام الهيدروليكي (تبريد الزيت) - 1 مجموعة ؛
11النظام الهوائي - مجموعة واحدة
12نظام التشحيم - مجموعة واحدة
13نظام التحكم الكهربائي - مجموعة واحدة
14برنامج البرمجة الآلية - مجموعة واحدة
15. القوالب المنحدرة والجوفية - مجموعة واحدة

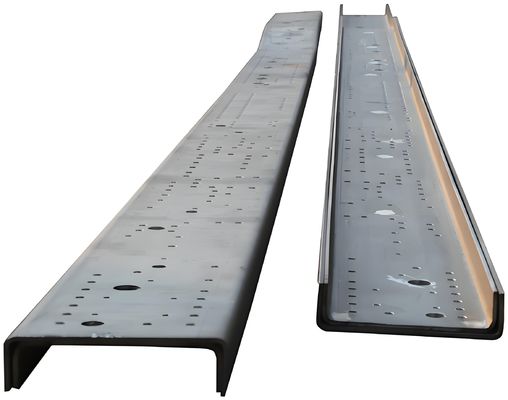

المعايير الرئيسية لمعالجة الأشعة الطولية:
1معالجة بيانات المواد:
سمك الصفيحة ملم: 4-9
قوة الشد المادية (Mpa): ماكس.750
طول قطعة العمل (ملم): 4000-12000
عرض القطعة (ملم): 250-600
مسافة قطعة العمل (ملم): ≤7/12M
خشونة قطعة العمل X ((ملم): ≤8/1M ≤20/12M
خشونة قطعة العمل Y ((mm): ≤5mm
2- معايير أداء المعدات ومؤشرات التقنية الرئيسية
القوة الاسمية 120 طن
مسار الماكينة X: 12000mm
مسار الجهاز Y: 600mm
سرعة التغذية X: 50m/min
سرعة التغذية Y: 30m/min
دقة مسافة الثقب X: ± 0.25mm / 200mm
±0.35mm/400mm
±0.50mm/12000mm
دقة مسافة الثقب Y (ملم) ± 0.3
دقة الشعرية من الثقوب المجموعة مستطيلة: ± 0.4 مم / 300 مم
وحدات: 25
أقصى فتحة معالجة (ملم) Φ60 (في نطاق القوة الاسمية للآلة)
عدد القوالب: 1 مجموعة
3البيانات المطلوبة للبرمجة:
قوة المادة، سمك المادة؛ ملف رسم إلكتروني Stringer (في تنسيق يمكن التعرف عليه عن طريق البرمجة التلقائية) ؛
المعلمات التقنية الرئيسية لخط الإنتاج
| طريقة تشبيك الحزمة الطولية | مشبك هيدرولي |
| وضع نقل رئيسي | ناقل نقل هيدروليكي |

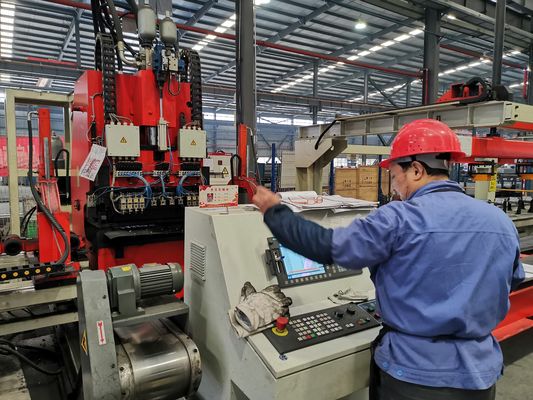

| نظام CNC: | نظام سيمانس 828D CNC |
| عدد محاور التحكم: | 3 محاور |
| النوع | تحميل وتفريغ يدوي أو آلي (اختياري) |
| قدرة حمولة العربة: | 20 طن |
| قوة الجهاز: | 60 كيلوواط |
| بصمة المعدات: الطول × العرض × الارتفاع | 32م × 7.5م × 4م |
| غيرها | لوحة تشغيل رقيقة مع شاشة LCD رقيقة للغاية بالألوان الحقيقية ، شاشة تبديل الصينية والإنجليزية |
