تفاصيل المنتج:
شروط الدفع والشحن:
|
| قوة المحرك: | 4 كيلو واط | سرعة المعالجة: | 20-25 م / دقيقة |
|---|---|---|---|
| قطر ثقب الحفر: | ф13.5 ~ ф40mm | الحالة: | جديد |
| حفرة قطرها: | 26 ملم | السمة: | موثوقية عالية |
| سرعة التغذية: | 100 ~ 500 مم/دقيقة | معالجة طول زاوية: | دقيقة. 300mm |
| التطبيق: | لحام قدم البرج للهيكل الفولاذي | حجم معالجة الزاوية: | L63x6 ~ L250x32 مم |
| النوع: | خط زاوية CNC | الابعاد الكلية: | 12000mm × 5000mm x 2000mm |
| نظام التحكم: | سيمنز/فانوك | حجم زاوية المعالجة: | 40х40х3 ~ 125х125х10mm |
| قوة العلامات: | 700 كيلو نيوتن | ||
| إبراز: | آلة خط الزاوية عالية الكفاءة,آلة حفر الفولاذ الزاوية,آلة خط الزاوية الآلية CNC,Stamping Angle Steel Drilling Machine,Automated CNC Angle Line Machine |
||
استخدام المنتج:

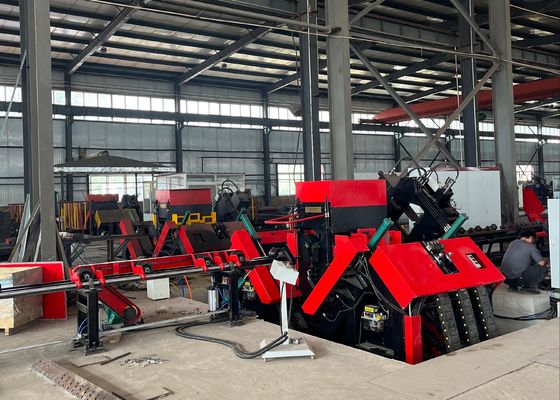

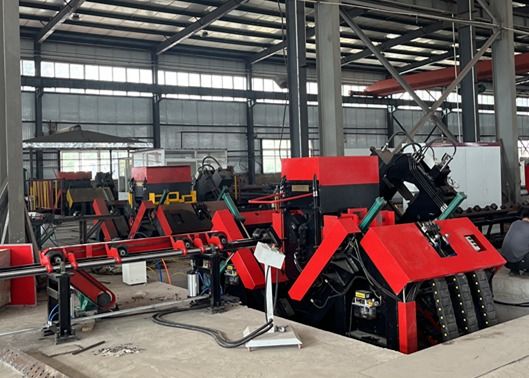

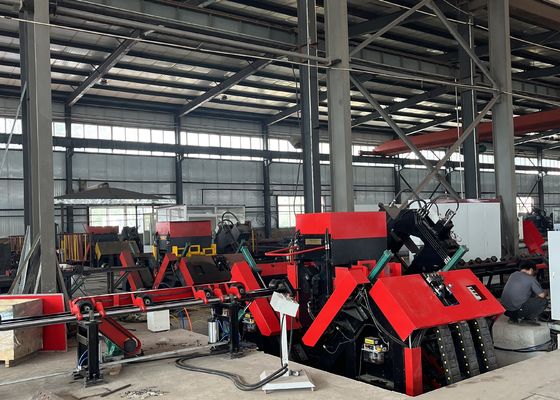

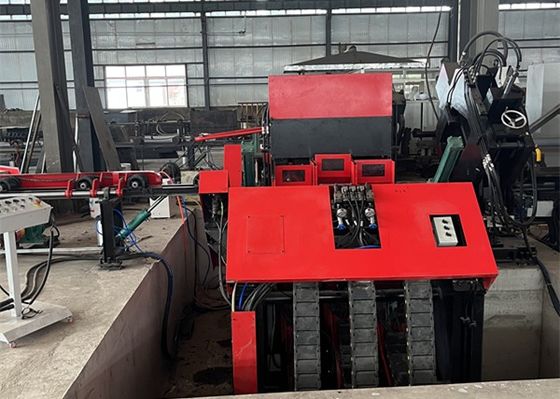

يُستخدم هذا الجهاز بشكل أساسي في حفر وثقب الفولاذ الزاوي كبير الحجم وعالي القوة لأبراج خطوط النقل. يمكن معالجة جميع الثقوب الموجودة على الفولاذ الزاوي على خط الإنتاج هذا، مما يتميز بجودة ثقوب عالية، ودقة في تحديد المواقع، بالإضافة إلى كفاءة إنتاجية ومستوى أتمتة ملحوظين.
ميزات المنتج:
مستوى أتمتة عالٍ : يتكامل خط الإنتاج مع نظام تحميل أوتوماتيكي (يتضمن قناة تغذية عرضية وإطار تحميل دوار)، وآلية تفريغ أوتوماتيكية، وجهاز تغذية آلي. يتيح ذلك المعالجة الكاملة لجميع الثقوب ونقوش علامات الفولاذ على الفولاذ الزاوي في تمريرة واحدة عبر خط الإنتاج، مما يلغي الحاجة إلى التدخل اليدوي. ونتيجة لذلك، فإنه يقلل بشكل كبير من كثافة عمل المشغلين.
المعلمات الرئيسية:
| الموديل | ADM2532 |
| حجم الزاوية (مم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المواد الخام (م) | 14 |
| قوة العلامة (kN) | 1000 |
| عدد مجموعات الأحرف | 1 |
| عدد الأحرف | 18 |
| حجم الحرف (مم) | 14*10*19 |
| نطاق المسافة الدقيقة (مم) | 50~220 (بدون توقف) |
| عدد المثاقب على كل جانب | 3 (مجموعتان، 6 إجمالاً) |
| عدد الشفرات على كل جانب | 3 |
| مخروط مغزل الحفر | BT40 |
| الحد الأقصى لقطر الحفر (مم) | Φ40 |
| الحد الأقصى لسرعة دوران المغزل (دورة/دقيقة) | 6000 |
| وحدة تبريد المثقاب | MQL 360-2 (تبريد جاف) |
| سعة تخزين زيت التبريد | 2 لتر |
| زيت القطع | زيوت قطع دقيقة نباتية (2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك عربة CNC | محرك سيرفو AC، محرك رف وترس |
| الحد الأقصى لسرعة تغذية الزاوية (م/دقيقة) | 40 |
| طريقة حركة محاذاة المحور AB | دليل حركة خطية؛ محرك سيرفو AC؛ برغي كروي قيادة ثانوية |
| الحد الأقصى لسرعة حركة اللوح الزلق لرأس الحفر (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل حركة خطية؛ محرك سيرفو AC؛ برغي كروي قيادة ثانوية |
| الحد الأقصى لسرعة تغذية رأس الحفر (م/دقيقة) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع الرأسي |
| عدد أسطوانات الإمالة على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد بالهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء (ميجا باسكال) | 1 |
| إجمالي الطاقة | حوالي 150 كيلو واط |
| الأبعاد الكلية (م) | 33*8.5*2.5 |
