تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Drilling and Marking | Angle size(mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Max. length of raw material (m): | 14 | Marking force(kN): | 1000 |
| No. of character group: | 1 | No. of character: | 18 |
| Character size (mm): | 14*10*19 | Range of accurate distance(mm): | 50~220（Stepless） |
| إبراز: | التصنيع باستخدام الحاسب الآلي أداة طحن آلة,التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية |
||

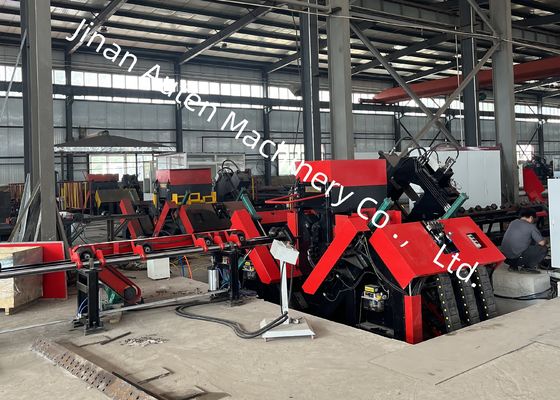

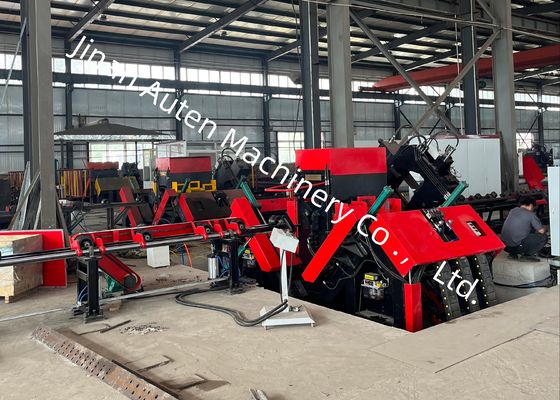

6000r / min سرعة دوران الغزل CNC زاوية الحفر وخط العلامة BT40 غزل الحفر
استخدام المنتج:
تم تصميم هذه المعدات في المقام الأول للحفر والطبع من الصلب الزاوي ذو الحجم الكبير والقوة العالية المستخدمة في أبراج خطوط النقل.انها قادرة على معالجة جميع أنواع الثقوب المطلوبة على مثل هذا الفولاذ الزاوية، بما في ذلك ثقوب التثبيت، و ثقوب الاتصال، و ثقوب التثبيت،مع جودة ثقب استثنائية تميزت بجدران داخلية ناعمة وأقل حفرة ودقة موضعية دقيقة تلبي معايير الصناعة الصارمةيدمج خط الإنتاج تقنيات الأتمتة المتقدمة، مما يتيح العمليات المستمرة والمتباعدة من تغذية المواد إلى إنتاج المنتج النهائي،وبالتالي تحقيق كفاءة الإنتاج العالية مع تقليل التدخل اليدوي بشكل كبيرهذا يجعلها حلا مثاليا لسيناريوهات الإنتاج الضخم في قطاع تصنيع أبراج خطوط النقل،ضمان جودة المعالجة المتسقة والإنتاج المستقر لتلبية المتطلبات المتطلبة لمشاريع البنية التحتية واسعة النطاق.
المعايير الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية ((ملم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المادة الخام (م) | 14 |
| قوة العلامة ((kN) | 1000 |
| رقم مجموعة الشخصيات | 1 |
| رقم الشخصية | 18 |
| حجم الحرف (ملم) | 14*10*19 |
| نطاق المسافة الدقيقة ((ملم) | 50~220 ((بدون خطوة) |
| عدد الحفر على كل جانب | 3 ((2 مجموعات، 6 في المجموع) |
| عدد الشفرة على كل جانب | 3 |
|
مقطوعة من محور الحفر |
BT2 ملفات |
| أقصى قطر الحفر (ملم) | Φ40 |
| السرعة الكبرى للدوران ((r/min) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 ((التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت القطع الصغيرة على أساس الزيوت النباتية ((2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك العربة الحاسوبية | محرك خدمة التيار المتردد،تحريك الدرج والعجلات |
| سرعة تغذية الزاوية القصوى ((م/دقيقة) | 40 |
| طريقة محرك حركة محاذاة المحور AB | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| سرعة السفر القصوى لرأس الحفر في متنزل (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| السرعة القصوى لتغذية رأس الحفر ((m/min) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع العمودي |
| عدد أسطوانات الانقلاب على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء ((MPa) | 1 |
| الطاقة الكلية | حوالي 150 كيلوواط |
خصائص المنتج:
1مستوى عال من التشغيل الآلي. يتم تجهيز خط الإنتاج مع جهاز تحميل تلقائي (بما في ذلك قناة تغذية عرضية وإطار تحميل دوار) ، جهاز تفريغ تلقائي،و جهاز تغذية تلقائييمكن معالجة جميع الثقوب والعلامات الصلبية على الصلب الزاوي في مرور واحد من خلال خط الإنتاج ، دون الحاجة إلى تدخل يدوي أثناء المعالجة ،وبالتالي تخفيف كثافة عمل العمال بشكل كبير.
2تتبنى وحدة الطباعة جسم مغلق ذات قوة عالية وجسم مستقر. وحدة الطباعة لديها دعم سرير ثابت على قاعدة الآلة ، وسرير متحرك ، وصندوق كلمة رئيس الصحافة تعمل بالكهرباء الهيدروليكية.طبقاً لتعليمات الحاسوب، يتم الطباعة في الموقف المطلوب في الرسم.
3دقة الموقع في صنع الثقب مرتفعة. يتم تشغيل جهاز تغذية خط الإنتاج هذا بواسطة محرك سيرفو عن طريق نظام نقل عجلة التروس.ومجهزة بآلية الكشف عن الدرج والمعدات وكذلك مكيف الكشف لتعزيز دقة الموقف، وبالتالي تشكل نظام تحكم مغلق كامل.يتم دفع حركة رأس قوة الحفر على طول اتجاه اثنين من المقابس من الفولاذ الزاوية بواسطة محرك سيرفو من خلال ناقل المسمار الكرة، مما يضمن دقة وضعية عالية من الثقوب على قطع العمل الفولاذية الزاوية.
وهي مصممة في المقام الأول للحفر والطبع من الصلب الزاوي ذو الحجم الكبير والقوة العالية المستخدمة في أبراج خطوط النقل.يمكن معالجة جميع أنواع الثقوب المطلوبة على الفولاذ الزاوية على خط الإنتاج هذا، الذي يوفر جودة ثقب متفوقة، ودقة وضعية عالية، فضلا عن كفاءة الإنتاج العالية والأتمتة.هذا القسم يعرض عينات تمثيلية من الصلب الزاوية النهائية المعالجة من قبل خط الإنتاج، مع عرض المواقع الدقيقة للثقب، جدران الثقب السلسة، والجودة المتسقة التي تلبي معايير الصناعة.تغطي هذه العينات مواصفات مختلفة شائعة وأنماط الثقوب من الفولاذ الزاوي المستخدم في أبراج خطوط النقليسمح للمستخدمين المحتملين أو المفتشين بالتحقق بصريا من أداء المعداتوبالتالي توفير مرجع ملموس وبديهي لتقييم مدى ملاءمته لاحتياجات الإنتاج العملية.
