تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | شعاع اللكم | سُمك الصفيحة (ملم): | 4-9 |
|---|---|---|---|
| قوة الشد المادية (MPA): | Max.750 | طول الشغل (مم): | 4000-12000 ملم |
| القوة الاسمية: | 1200 كيلو نيوتن | Camber الشغل (MM): | ≤7/12m |
| سرعة التغذية x: | 50 م / دقيقة | سرعة التغذية Y: | 30 م / دقيقة |
| إبراز: | التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية,التصنيع باستخدام الحاسب الآلي آلة طحن الشخصية |
||
التطبيق:

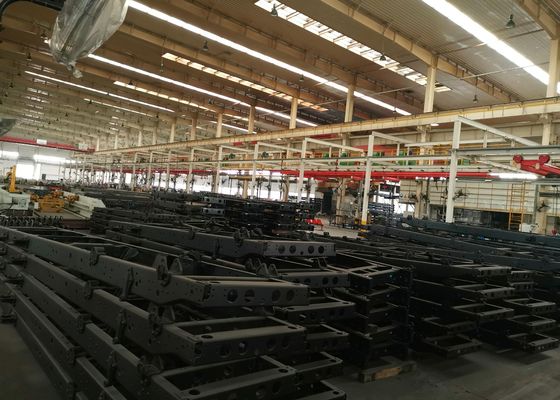

هذه الآلة عبارة عن معدات متخصصة مصممة لعمل ثقوب في العوارض الطولية المسطحة داخل صناعة السيارات.
التركيب الهيكلي:

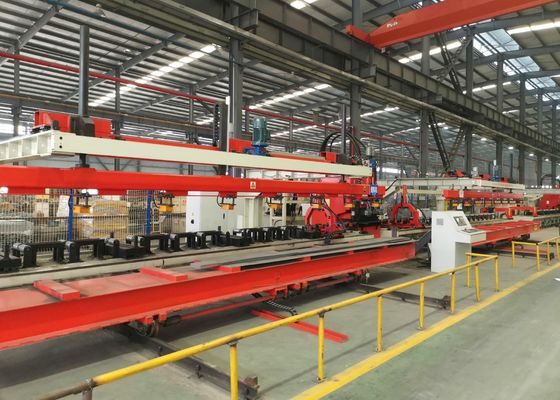

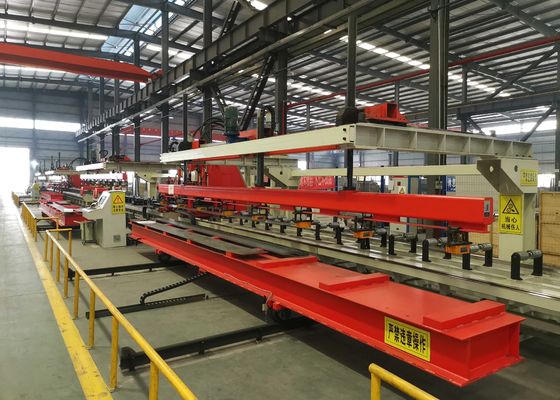

تتكون هذه الآلة بشكل أساسي من جهاز تحميل وتفريغ أوتوماتيكي، وجهاز توسيط للتعويض التلقائي عن الألواح ذات الأقسام المتغيرة، وجهاز تغذية، ووحدة ثقب، وجهاز تفريغ نفايات أوتوماتيكي، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية.
ميزات المنتج:
1. يستخدم نظام التحكم نظام SIEMENS 828D CNC، مع تغذية محرك سيرفو، مما يضمن كفاءة عمل عالية ودقة قطعة العمل المتسقة.
2. يتم تركيب جهاز توسيط يتم التحكم فيه بواسطة سيرفو على أسطوانة دعم التغذية، وهو قادر على استيعاب معالجة الألواح ذات الأقسام المتغيرة مع اختلاف في الارتفاع يتراوح من 0 إلى 200 مم.
3. يمكن تركيب ما يصل إلى 25 قالبًا بأقطار مختلفة، مما يتميز بالتركيب السريع والمريح.
4. يتم تحميل الألواح وثقبها وتفريغها بشكل آلي بالكامل، مما يقلل من كثافة اليد العاملة.
5. يتم تفريغ وجمع مواد النفايات تلقائيًا.
6. يمكن لبرنامج البرمجة الأوتوماتيكية استيراد الرسومات مباشرة من AUTOCAD أو رسومات بتنسيق .DXF التي تم إنشاؤها بواسطة برنامج CAD آخر. من خلال واجهة سهلة الاستخدام بين الإنسان والآلة، فإنه يكمل التوليد التلقائي لبرامج معالجة أدوات الآلة، مما يوفر الوقت ويزيل الأخطاء.
المعايير الفنية الرئيسية:
| رقم. | الاسم | القيمة |
| 1 | القوة الاسمية | 1200KN |
| 2 | حجم ولوحة المعالجة والنطاق | |
| 3 | الطول | 4000～8000 مم |
| العرض | 200～550 مم | |
| السماكة | 3～6 مم | |
| انحناء منجل مادة الصفيحة الواردة | ≤7mm/10m | |
| عدم استواء الصفيحة على المحور X | ≤10mm/1000mm ,≤20mm/8000mm | |
| عدم استواء الصفيحة على المحور Y | 5 مم | |
| التواء الصفيحة | ≤50mm | |
| الخصائص الميكانيكية لمادة الصفيحة | σb=510～850N/mm2 | |
| 4 | الحد الأقصى لقطر الثقب | φ60mm (لا تتجاوز قوة الثقب القصوى القوة الاسمية لأداة الآلة.) |
| 5 | عدد الوحدات | 25 قطعة |
| 6 | السرعة القصوى | |
| المحور X | الحد الأقصى = 50 م / دقيقة | |
| المحور Y | الحد الأقصى = 30 م / دقيقة | |
| 7 | دقة المعالجة | |
| المحور X | ±0.25/600 مم ,±0.50 / 3000 مم,±0.7 / 8000 مم | |
| المحور Y | ±0.2 مم / 600 مم | |
| 8 | طريقة المعالجة | الترشيح |
| 9 | مرجع | المحور X على طول طول اللوحة، وتعتمد الإحداثيات X للفتحة على نهاية اللوحة. المحور Y هو عرض اللوحة، ونقطة المرجع هي خط الوسط. |
| 11 | وضع التشغيل | يدوي، تلقائي |
