تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الزاوية (مم): | 140*140*10 ~ 250*250*32 | الحد الأقصى لطول المادة الخام (م): | 14 |
|---|---|---|---|
| قوة الوسم (كيلو نيوتن): | 1000 | عدد الحفر على كل جانب: | 3 (مجموعتان ، 6 في المجموع) |
| عدد النصل على كل جانب: | 3 | مقطوعة من محور الحفر: | BT40 |
| السرعة الكبرى للدوران ((r/min): | 6000 | سعة تخزين زيت وحدة التبريد: | 2 لتر |
| إبراز: | التصنيع باستخدام الحاسب الآلي أداة طحن آلة,التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية |
||

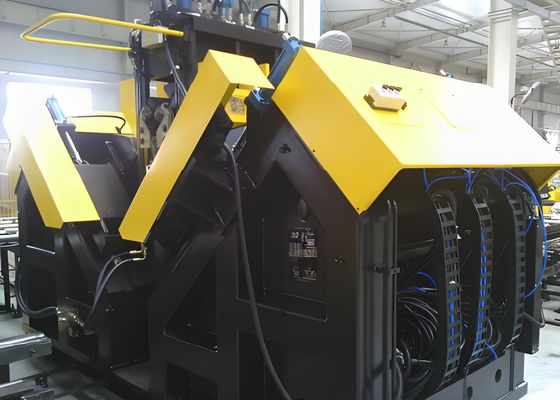

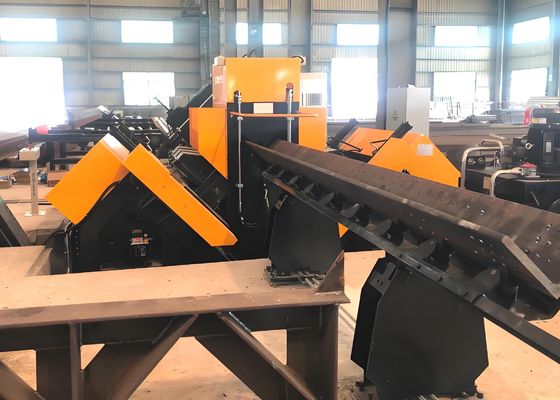

3 شفرات على كل جانب عالية الكفاءة آلة خط CNC الزاوية BT40
استخدام المنتج:
هذه المعدات مخصصة في المقام الأول للحفر والطابع من الصلب الزاوي ذو الحجم الكبير والقوة العالية المستخدمة في أبراج خطوط النقل.يمكن معالجة جميع الثقوب المطلوبة على الفولاذ الزاوية على خط الإنتاج هذا، والتي تتميز بجودة ثقب متفوقة، ودقة وضعية دقيقة، فضلا عن كفاءة الإنتاج العالية وقدرات الأتمتة.
خصائص المنتج:
1مستوى عال من التشغيل الآلي. يتم تجهيز خط الإنتاج مع جهاز تحميل تلقائي (يتألف من قناة تغذية عرضية وإطار تحميل دوار) ، جهاز تفريغ تلقائي،و جهاز تغذية تلقائييمكن إكمال جميع الثقوب والعلامات الصلبية على الصلب الزاوية في مرور واحد من خلال خط الإنتاج، دون الحاجة إلى مساعدة يدوية أثناء المعالجة،مما يقلل بشكل كبير من كثافة عمل العمال.
(1) يتم تصنيع الإطار والصفيحة القاعدية من مجموعات صلب هيكلي عالية الجودة (Q345)وتلتزم الآلة بأكملها بالمعايير المحددة في الشروط التقنية العامة لنظام CNC للأدوات الآليةالشروط التقنية للأجزاء المطاوعة لآلات التصنيع والضغط، الشروط التقنية لآلات قطع المعادن،والمبادئ العامة للتفتيش الدقيق لآلات التصنيع والضغط.
(2) تتوافق جودة اللحام لكل مكون مصفح للمعدات مع المتطلبات ذات الصلة من JB / T8609 ، وطول وتباعد اللحام المتقطع متجانس.
(3) يجب أن تكون الأجزاء المزورة خالية من العيوب مثل التشطيبات، والطيات، والشقوق، والثقوب الرملية، والثقوب الهوائية.
(4) جميع المكونات المعدنية المطاطية، وكذلك الأجزاء المصبوبة (المصنوعة) بما في ذلك جسم الطائرة، طاولة العمل، القاعدة، وكتلة الأسطوانة، تخضع للتشديد للقضاء على الإجهاد الداخلي.
(5) تخضع الأدوات المفتاحية والحوائط والصهاريج لفحوصات الكشف عن العيوب ، مع حظر العيوب الداخلية والشقوق بشكل صارم ، لضمان الامتثال للمعايير ذات الصلة.
2. تتبنى وحدة الطباعة بنية مغلقة ذات قوة عالية وأداء مستقر. يتم تجهيز وحدة الطباعة بدعم سرير ثابت على قاعدة الماكينة ، وسرير متحرك ،و مربع حرفي لرأس الصحافة يعمل بالهيدرووليكيتم تنفيذ عمليات الطباعة في المواقع المحددة في الرسومات وفقا لتعليمات الكمبيوتر.تم دمج آلية ضبط يدوية، والذي يسمح بتعديل وضع الجسم المتحرك لأسفل (أي موقف رأس الشخصية) لاستيعاب مواقع النقر من الفولاذ الزاوي بمواصفات مختلفة.
المعايير الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية ((ملم) | 140*140*10~250*250*32 |
| الحد الأقصى لطول المادة الخام (م) | 14 |
| قوة العلامة ((kN) | 1000 |
| رقم مجموعة الشخصيات | 1 |
| رقم الشخصية | 18 |
| حجم الحرف (ملم) | 14*10*19 |
| نطاق المسافة الدقيقة ((ملم) | 50~220 ((بدون خطوة) |
| عدد الحفر على كل جانب | 3 ((2 مجموعات، 6 في المجموع) |
| عدد الشفرة على كل جانب | 3 |
|
مقطوعة من محور الحفر |
BT2 ملفات |
| أقصى قطر الحفر (ملم) | Φ40 |
| السرعة الكبرى للدوران ((r/min) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 ((التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2 لتر |
| زيت القطع | زيوت القطع الصغيرة على أساس الزيوت النباتية ((2000-25) |
| استهلاك الوقود | 5~50 مل/ساعة |
| نوع محرك العربة الحاسوبية | محرك خدمة التيار المتردد،تحريك الدرج والعجلات |
| سرعة تغذية الزاوية القصوى ((م/دقيقة) | 40 |
| طريقة محرك حركة محاذاة المحور AB | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| سرعة السفر القصوى لرأس الحفر في متنزل (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطية؛حافز خدمة التيار المتردد؛حلزون الكرة القيادة الثانوية |
| السرعة القصوى لتغذية رأس الحفر ((m/min) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع العمودي |
| عدد أسطوانات الانقلاب على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء ((MPa) | 1 |
| الطاقة الكلية | حوالي 150 كيلوواط |
