تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | الحفر والتمييز | السرعة الكبرى للدوران ((r/min): | 6000 |
|---|---|---|---|
| وحدة تبريد الحفر: | MQL 360-2 （التبريد الجاف） | استهلاك الوقود: | 5 ~ 50ml/h |
| نوع محرك عربة CNC: | محرك مضاعف | الأعلى. سرعة التغذية للزاوية (م/دقيقة): | 40 |
| السرعة القصوى لتغذية رأس الحفر ((m/min): | 14 | سعة تخزين زيت وحدة التبريد: | 2 لتر |
| إبراز: | التصنيع باستخدام الحاسب الآلي أداة طحن آلة,التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية |
||

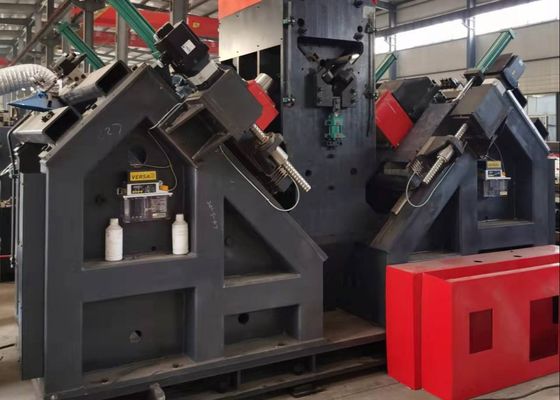

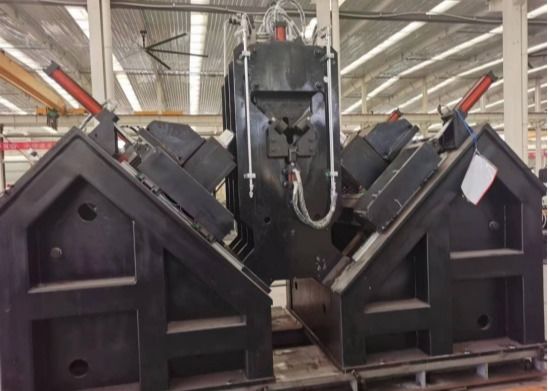

حوالي 150 كيلو واط إجمالي الطاقة الحفر CNC حفر وعلامة خط 9 محاور CNC طريقة تبريد الهواء المحطة الهيدروليكية
استخدام المنتج:
هذا الجهاز مخصص في المقام الأول للحفر وتختم الصلب كبير الحجم وعالي القوة المستخدمة في أبراج خط النقل. يمكن تشكيل جميع الثقوب المطلوبة على الزاوية الفولاذ على خط الإنتاج هذا ، والتي تتميز بجودة الفتحة الفائقة ، ودقة موضعية دقيقة ، بالإضافة إلى مستويات عالية من كفاءة الإنتاج ومستويات الأتمتة.

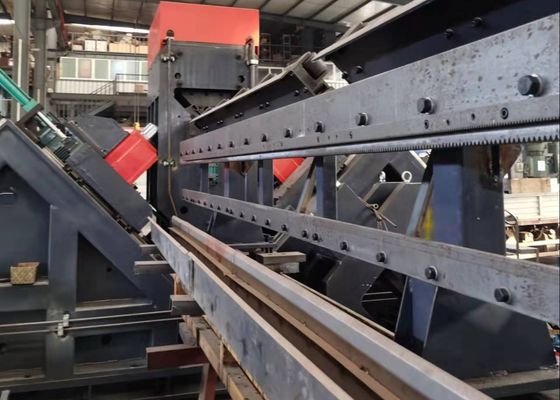

دقة موضعية عالية في صنع الثقب. إن جهاز التغذية لخط الإنتاج هذا مدفوع بمحرك مضاعفات عبر آلية تروس و RACK ، وهو مجهز بحامل اكتشاف ، ومعدات اكتشاف ، ومشفر للكشف عن ردود الفعل الدقة الموضعية ، مما يشكل نظامًا كاملًا للتحكم في الحلقة المغلقة. يتم قيادة حركة رأس قوة الحفر على طول اتجاهات جمالتي الصلب الزاوية بمحرك مؤازرة من خلال برغي للكرة ، مما يضمن دقة موضعية عالية للثقوب على قطع عمل الصلب الزاوية.
كفاءة الحفر عالية وجودة صناعة الثقب المتفوقة. تم تجهيز وحدة الحفر بست مجموعات من رؤوس الحفر CNC ، مع ثلاث مجموعات مخصصة لكل من الشفرين من الصلب الزاوية. يمكن حفر ثقوب نفس القطر ومع نفس المسافة على كلا الشفاه في وقت واحد بواسطة رؤوس الحفر المقابلة على كل جانب. يستخدم مغزل الحفر مغزلًا دقة BT40 التايواني (مع تبريد داخلي) ، ويستخدم رأس الحفر بتات كربيد مُثبّت. تصل سرعة قطع بتات الحفر إلى ما يصل إلى 200 م/دقيقة (مقارنة بـ 25-35 م/دقيقة للتدريبات التقليدية عالية السرعة الصلب) ، مما يتيح التشغيل السريع. يدفع محرك المؤازرة رأس طاقة الحفر CNC للتغذية ، مع اجتياز الحفر السريع ، وتغذية العمل ، والتراجع السريع الذي يتحكم فيه نظام CNC وإكماله تلقائيًا. يمكن أن يكون موضع تراجع الحفر مسبقًا في الكمبيوتر المضيف ، مما يقلل من ضربات الخمول وتعزيز كفاءة الإنتاج. يبلغ تسامح قطر الثقب المحفور أقل من 0.1 مم ، ويبلغ الانتهاء من سطح الفتحة (RA) أقل من 6.3 ميكرون ، مما يضمن جودة معالجة الثقب العالية.
(1) يتبنى محرك المغزل لوحدة الحفر محرك العاكس عالي الجودة ، مع أقصى سرعة للمغزل تصل إلى 6000 ص/دقيقة.
(2) سرعة تغذية أنبوب الحفر حوالي 40 م/دقيقة (قابلة للتعديل).
(3) مكونات محفورة مثل المغزل تخضع لاعتماد ، والمعالجة الحرارية ، والاختبارات غير المدمرة وفقًا للمعايير ، وضمان القوة الكافية ، والصلابة ، ومقاومة التآكل ، وقوة التعب العالية لتلبية متطلبات التغذية على المدى الطويل والعمليات الدورية. يتم الحصول على المغزل من العلامات التجارية التايوانية مثل Jianchun أو Danquan.
(4) لضمان دقة التشغيلية للمعدات ، يجب أن يكون انحراف المغزل أقل من 1/1000 من المدى تحت جميع ظروف التحميل القصوى.
(5) تتميز مسافة تغذية المغزل بوظيفة تعويض قابلة للتعديل.
(6) يتم تثبيت مفاتيح السفر في المواضع العلوية والسفلية للحركة المتطورة لرأس الطاقة لوحدة الحفر لتكون بمثابة حماية الحد.
(7) بالإضافة إلى حماية مفتاح الحد المثبت على رأس الطاقة ، تم تجهيز نظام التحكم أيضًا بحماية الحد الناعم لمواقع الحد.
المعلمات الرئيسية:
| نموذج | ADM2532 |
| حجم الزاوية (مم) | 140*140*10 ~ 250*250*32 |
| الأعلى. طول المواد الخام (م) | 14 |
| قوة العلامات (KN) | 1000 |
| عدد مجموعة الشخصيات | 1 |
| عدد الشخصية | 18 |
| حجم الحرف (مم) | 14*10*19 |
| نطاق المسافة الدقيقة (مم) | 50 ~ 220 (بدون خطوة) |
| عدد الحفر على كل جانب | 3 (مجموعتان ، 6 في المجموع) |
| عدد النصل على كل جانب | 3 |
|
تفتق من مغزل الحفر |
BT40 |
| الأعلى. قطر الحفر (مم) | φ40 |
| الأعلى. سرعة دوران المغزل (ص/دقيقة) | 6000 |
| وحدة تبريد الحفر | MQL 360-2 (التبريد الجاف) |
| سعة تخزين زيت وحدة التبريد | 2L |
| قطع الزيت | زيوت القطع الصغيرة القائمة على الزيت (2000-25) |
| استهلاك الوقود | 5 ~ 50ml/h |
| نوع محرك عربة CNC | محرك مضاعف |
| الأعلى. سرعة التغذية للزاوية (م/دقيقة) | 40 |
| طريقة محرك محاذاة المحور AB-AXIS | دليل الحركة الخطي ؛ محرك مضاعفات AC |
| الأعلى. سرعة السفر على لوح التزلج لرأس الحفر (م/دقيقة) | 10 |
| نوع محرك رأس الحفر | دليل الحركة الخطي ؛ محرك مضاعفات AC |
| الأعلى. سرعة التغذية لرأس الحفر (م/دقيقة) | 14 |
| طريقة عمل ذراع عربة التغذية | نوع الرفع الرأسي |
| عدد أسطوانات التحول على جانب التفريغ | 4 |
| طريقة تبريد المحطة الهيدروليكية | تبريد الهواء |
| عدد محاور CNC | 9 |
| ضغط الهواء (MPA) | 1 |
| القوة الكلية | حوالي 150 كيلو واط |
