تفاصيل المنتج:
شروط الدفع والشحن:
|
| Function: | Punching, marking, cutting | Angle size（mm）: | ∟40×40×3～∟140×140×12 |
|---|---|---|---|
| Max. length of blank (m): | 12 | Max. length of finished (m): | 10 |
| Max. Punching (dia. х thi.) (mm): | Φ26×12（Material：Q345 510N/mm2） | Punches per side: | 2 |
| Punching force (kN): | 630 | Marking force (kN): | 630 |
| Cutting force (kN): | 1800 | ||
| إبراز: | التصنيع باستخدام الحاسب الآلي آلة طحن الداخلية,التصنيع باستخدام الحاسب الآلي آلة طحن الشخصية |
||

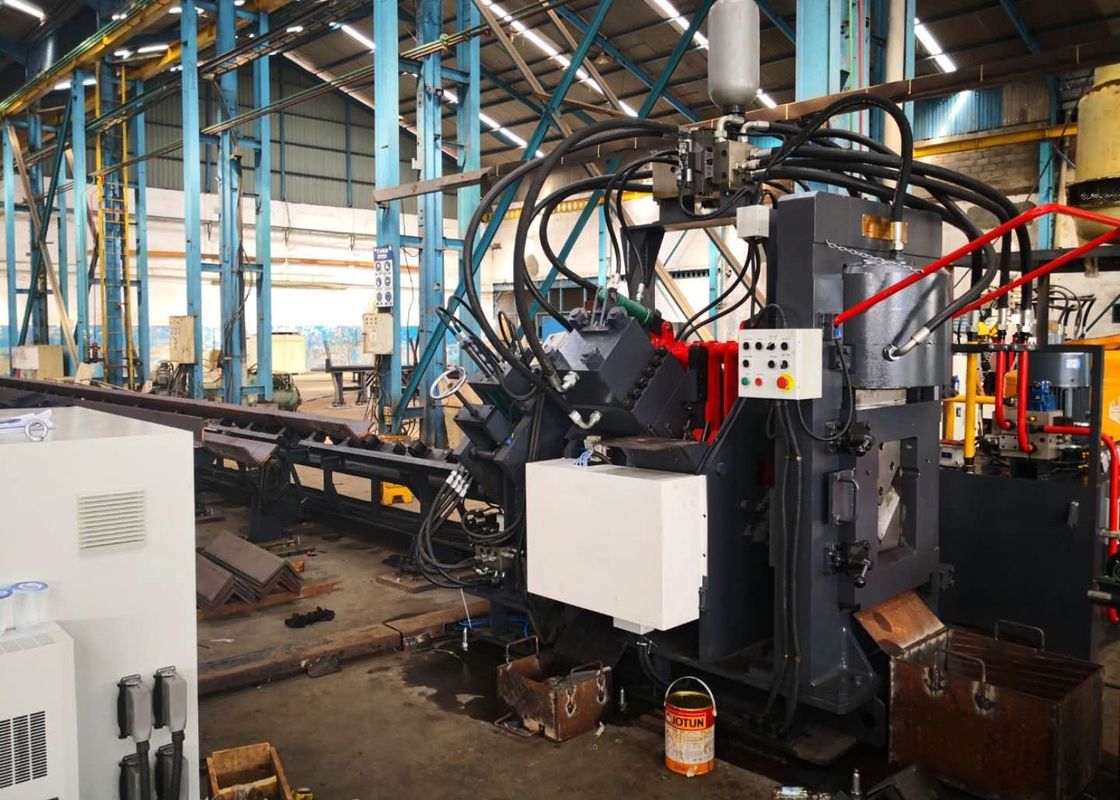

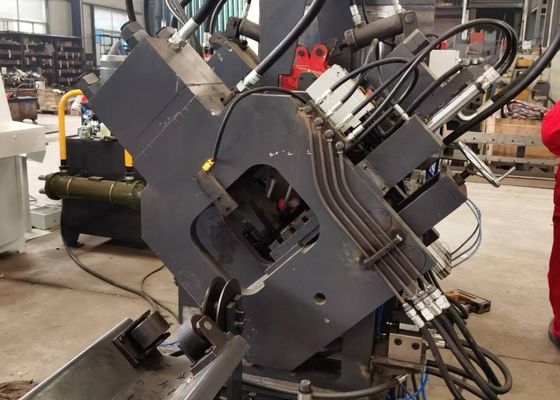

خط قطع الشفرة الواحدة، التثقيب، ووضع العلامات، والقص باستخدام الحاسوب، تبريد مائي هيدروليكي
الصناعة القابلة للتطبيق:
| الوظائف | التثقيب، وضع العلامات، القطع |
| حجم الزاوية (مم) | ∟40×40×3～∟140×140×12 |
| الحد الأقصى لطول الفراغ (م) | 12 |
| الحد الأقصى للطول النهائي (م) | 10 |
| الحد الأقصى للتثقيب (القطر × السماكة) (مم) | Φ26×12(المادة: Q345 510N/mm2) |
| عدد الثقوب لكل جانب | 2 |
| قوة التثقيب (kN) | 630 |
| قوة وضع العلامات (kN) | 630 |
قوة القطع (kN) | 1800 |
| مجموعة أحرف وضع العلامات | 4 |
| عدد الأحرف لكل مجموعة | 12 |
| أبعاد الحرف (مم) | 14×10×19 |
| وضع القطع | قطع بشفرة واحدة |
| محاور CNC | 3 |
| سرعة تغذية الزاوية (م/دقيقة) | 80 |
| طريقة تبريد النظام الهيدروليكي | تبريد مائي |
| دقة المعالجة | وفقًا لـ GB2694 |
| وظيفة البرنامج | الإدخال عن طريق لوحة المفاتيح وواجهة USB |
| الأبعاد (مم) | 28000×6500×2200 |
تكوين المنتج:
تتكون هذه الآلة بشكل أساسي من ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة تثقيب، ووحدة وضع علامات، ووحدة قطع، وناقل تفريغ، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية، من بين مكونات أخرى.
ميزات المنتج:
1. تشتمل على تقنية CNC وتغذية محرك سيرفو، وتتميز بكفاءة عالية ودقة قطعة العمل المستقرة. جميع المكونات الهيدروليكية والهوائية والكهربائية الرئيسية مستوردة.
2. تم تجهيز كل جانب بثلاث مجموعات من الثقوب والقوالب، والتي يمكن أن تستوعب ثلاثة أنواع من الثقوب بأقطار مختلفة. يمكن تحريك المجموعات الثلاث من القوالب بشكل جماعي تحت سيطرة PLC لضبط العلامة الخلفية للتثقيب.
3. الكمبيوتر مجهز بواجهة صينية/إنجليزية، تتميز بتشغيل سهل الاستخدام والقدرة على عرض رسومات قطعة العمل. يتم تبسيط البرمجة، ويمكنها استخدام بيانات البرنامج التي تم إنشاؤها بواسطة برنامج الرفع مباشرة. عند تحرير برنامج، يلزم فقط إدخال أبعاد قطعة العمل وأقطار الثقوب والعلامات الخلفية وكمية قطعة العمل.
4. يتم تشغيل عربة التغذية CNC بواسطة محرك سيرفو، مع معلومات يتم إرجاعها عبر مشفر كهروضوئي. تعتمد التحكم في الحلقة المغلقة لضمان دقة تحديد المواقع العالية.
5. يتم إكمال جميع عمليات وضع العلامات والتثقيب والقص تلقائيًا. يمكن تفريغ الفولاذ الزاوي النهائي بواسطة جهاز دوران هوائي، وبالتالي تقليل شدة التشغيل.
هذه الآلة عبارة عن معدات متخصصة مصممة لتثقيب الفولاذ الزاوي ووضع العلامات والقص داخل صناعة أبراج الفولاذ الزاوية. تسمح هذه العينات، التي تغطي المواصفات الشائعة وسيناريوهات المعالجة في صناعة أبراج الفولاذ الزاوية، للمستخدمين بمراقبة جودة المعالجة والدقة والحرفية للمعدات مباشرة، مما يمثل مرجعًا ملموسًا لتقييم أدائها وملاءمتها لاحتياجات إنتاج معينة.
