آلة CNC Angle Line JNC2532 و JNC2532G للحركة الشاملة CNC والحفر الدقيق للحفر في صناعة برج الفولاذ الزاوي

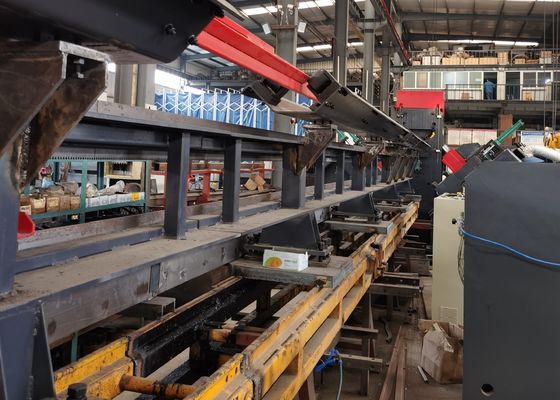

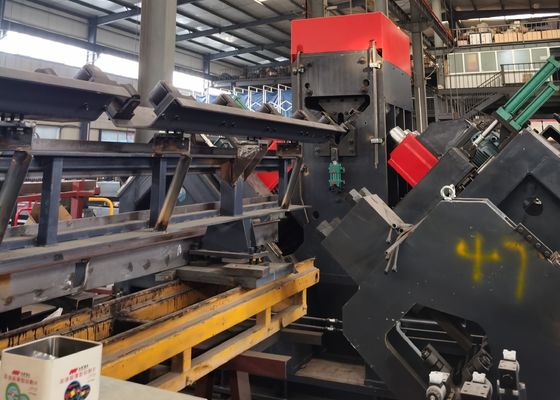

1. يتكون خط المعالجة هذا من ناقل عرضي، ناقل قلب، ناقل تغذية، عربة تغذية CNC، مجموعتين من وحدات الحفر، مجموعة واحدة من وحدة وضع العلامات، ناقل تفريغ ومحطة هيدروليكية مقابلة، نظام تبريد. تعتمد تقنية CNC، ومحرك سيرفو في التغذية، مع كفاءة عالية، ودقة قطعة العمل المستقرة.

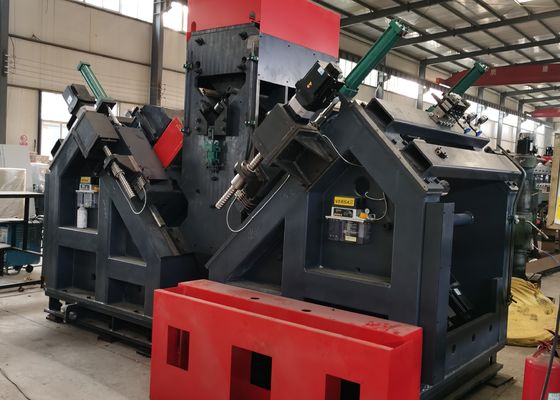

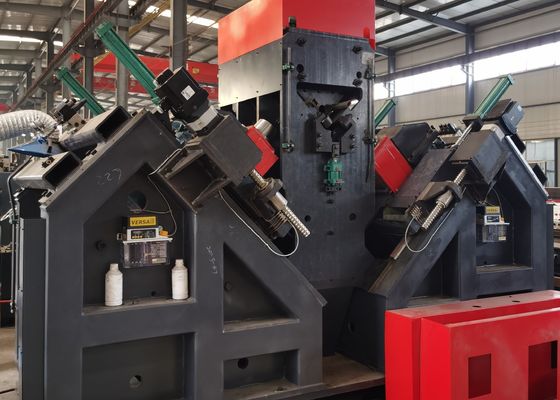

2. يوجد مجموعة واحدة من وحدة الحفر على كل جانب. يمكن تركيب كل وحدة حفر بثلاثة مثاقب بأبعاد مختلفة. يمكن لوحدة الحفر أن تدرك حركة CNC بشكل كلي لتغيير مراحل الحفر، وبالتالي لضمان دقة الثقوب.

3. يتم تحقيق سرعات دوران جميع الأعمدة عن طريق تعديل بدون خطوات بواسطة محول، كما يتم تحقيق سرعات التغذية أيضًا عن طريق تعديل بدون خطوات بواسطة صمامات تنظيم السرعة. يتم الانتهاء من تحويل التغذية السريعة، وتغذية العمل، والسحب السريع للأعمدة تلقائيًا.

4. وحدة وضع علامات واحدة في خط الحفر. يمكن ضبط مراحل وضع العلامات بسهولة. يتم تشغيل وضع العلامات وتثبيت قطعة العمل وتغذية الحفر بواسطة النظام الهيدروليكي. المكونات الرئيسية مستوردة. يتم تطبيق نظام تبريد الدورة الدموية لإطالة عمر المثاقب.

5. اكتمال جميع عمليات وضع العلامات والحفر تلقائيًا، ويمكن تفريغ جميع الزوايا النهائية بواسطة جهاز قلب هوائي لتخفيف قوة عمل العمال بمزايا جيدة مقارنة بالمصنعين الآخرين.

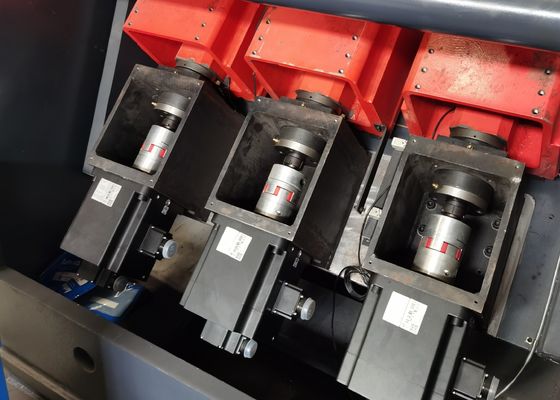

6. يتكون نظام التحكم من الكمبيوتر المضيف، ومحرك سيرفو، و PLC، ومفتاح المراقبة الخارجية، وما إلى ذلك. ما عليك سوى إدخال أبعاد قطعة العمل، وسيتم إنشاء برنامج المعالجة تلقائيًا. بالإضافة إلى ذلك، يمكن حفظ البرنامج وتحديده وعرضه والتواصل معه وفقًا لرقم قطعة العمل.

7. يقوم خط التشغيل بتركيب جهاز دعم وضغط لتلبية متطلبات معالجة الزوايا ذات الانحناء الأكبر.

8. مع وظيفة أعطال التشخيص الذاتي.
