تفاصيل المنتج:
شروط الدفع والشحن:
|
| حجم الزاوية (مم): | 63x63x4 ~ 200x200x20 | Max. الأعلى. Punching (Dia. х Thi.) (mm) التثقيب (ضياء × ثي) (مم): | Φ26x20 |
|---|---|---|---|
| قوة اللكم (KN): | 1200 | قوة القطع (كيلو نيوتن): | 1540/4300 |
| إبراز: | آلة قطع شريط الزاوية,آلة تثقيب الزاوية باستخدام الحاسب الآلي,آلة تثقيب الزاوية عالية السرعة باستخدام الحاسب الآلي |
||
خط إنتاج آلة التثقيب والوسم والقص للزوايا باستخدام الحاسوبالموديل JNC2020Q (موديل مُحسّن)
الاستخداماتالصناعة:4. يتم تشغيل عربة التغذية CNC بواسطة محرك سيرفو. يقوم المشفر الكهروضوئي بإرجاع المعلومات. التحكم في الحلقة المغلقة لضمان دقة تحديد المواقع العالية.
تكوين المنتج:

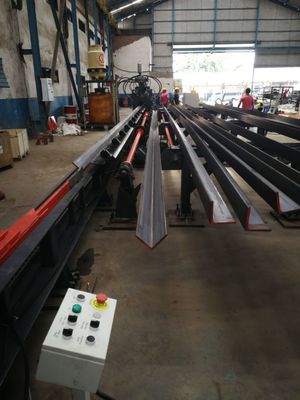

تتكون هذه الآلة بشكل أساسي من ناقل عرضي، ونظام تحميل دوار، وناقل تغذية، وعربة تغذية CNC، ووحدة التثقيب، ووحدة الوسم، ووحدة القطع، وناقل التفريغ، بالإضافة إلى الأنظمة الهيدروليكية والكهربائية والهوائية، إلخ.ميزات المنتج
:
1. اعتماد تقنية CNC، وتغذية محرك سيرفو، مع كفاءة عالية ودقة قطعة العمل المستقرة. جميع الأجزاء الهيدروليكية والهوائية والكهربائية الرئيسية مستوردة.2. توجد ثلاث مجموعات من اللكمات والقوالب على كل جانب والتي يمكنها تثبيت ثلاثة أنواع من اللكمات بأقطار مختلفة. يمكن تحريك ثلاث مجموعات من القوالب معًا التي يتم التحكم فيها بواسطة PLC لتغيير العلامة الخلفية للثقب.3. جهاز كمبيوتر بواجهة صينية / إنجليزية، سهل التشغيل، ويمكنه عرض رسم قطعة العمل. برمجة سهلة ويمكنها استخدام بيانات البرنامج التي تم إنشاؤها بواسطة برنامج التشكيل مباشرة. تحتاج فقط إلى إدخال حجم قطعة العمل، وقطر الثقوب، والعلامة الخلفية، وكمية قطعة العمل عند تحرير البرنامج.4. يتم تشغيل عربة التغذية CNC بواسطة محرك سيرفو. يقوم المشفر الكهروضوئي بإرجاع المعلومات. التحكم في الحلقة المغلقة لضمان دقة تحديد المواقع العالية.
5. تكتمل جميع عمليات الوسم والتثقيب والقص تلقائيًا، ويمكن تفريغ جميع الزوايا النهائية بواسطة جهاز الدوران الهوائي لتخفيف قوة العمل.
6. يتكون نظام التحكم من الكمبيوتر المضيف، ونظام CNC، ومحرك سيرفو، و PLC، وأجهزة استشعار الفحص الخارجية، وما إلى ذلك. ما عليك سوى إدخال أبعاد قطعة العمل، وسيتم إنشاء المعالجة. علاوة على ذلك، يمكن تخزين البرنامج وتحديده وعرضه والتواصل به وفقًا لرقم قطعة العمل.
7. تعتمد وحدة الوسم إطارًا مغلقًا يتمتع بصلابة جيدة. يتم تثبيت أربع مجموعات من مربعات الأحرف على وحدة الوسم والتي يمكن تحديدها بواسطة البرنامج. يمكن ضبط العلامة الخلفية للوسم حسب الرغبة.
8. أسطوانات التثقيب والوسم والقص أكبر؛ عربة NC من النوع الجديد وأقوى؛ المشابك أقوى.
المواصفات:
الموديل
JNC2020G
الوظائف
التثقيب والوسم والقطعحجم الزاوية (مم)
| ∟63×63×4～∟200×200×20 | الحد الأقصى لطول الفراغ (م) |
| 14 | الحد الأقصى لطول المنتج النهائي (م) |
| 14 | الحد الأقصى للتثقيب (القطر × السُمك) (مم) |
| Φ26×20 (المادة: SS540) | قوة التثقيب (kN) |
| 3 | قوة التثقيب (kN) |
| 1200 | قوة الوسم (kN) |
| 1200 | دقة المعالجة |
| 4300 | عدد الأحرف لكل مجموعة |
| 4 | عدد الأحرف لكل مجموعة |
| 12 | أبعاد الحرف (مم) |
| 14×10×19 | وضع القطع |
| قطع بشفرة واحدة | محاور CNC |
| 3 | سرعة تغذية الزاوية (م/دقيقة) |
| 60 | طريقة تبريد النظام الهيدروليكي |
| تبريد مائي | دقة المعالجة |
| وفقًا لـ GB2694 | وظيفة البرنامج |
| الإدخال عن طريق لوحة المفاتيح وواجهة USB | الأبعاد (مم) |
| 33000×6500×2350 | الوزن (طن) |
| حوالي 19 | مادة المشبك |

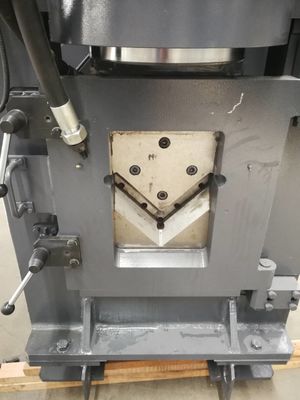

| وحدة القطع | وحدة التثقيب |

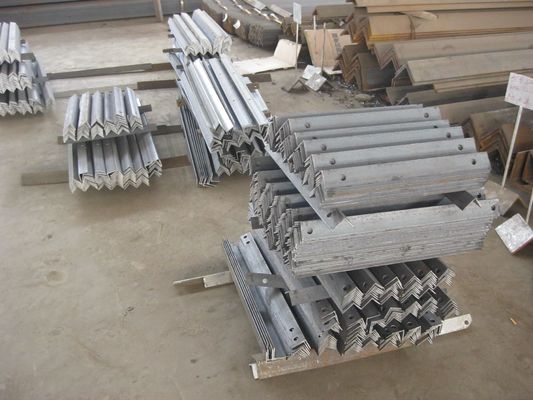

| قطعة العمل النهائية |
