تفاصيل المنتج:
شروط الدفع والشحن:
|
وظائف: | التثقيب ووضع العلامات وقطع القضبان الزاوية | حجم زاوية المعالجة: | 50х50х4 ~ 200х200х20 مم |
---|---|---|---|
ماكس. قطر التثقيب: | 26mm | ماكس. سمك التثقيب: | 20 مم |
اسم: | آلة تجهيز زاوية CNC | ميزة: | مستقر |
تسليط الضوء: | cnc angle punching machine |

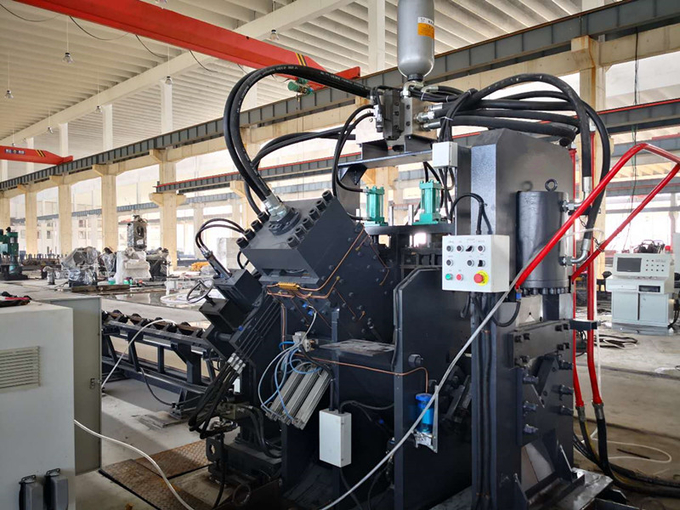

آلة الثقب والتمييز والقطع CNC عالية السرعة موديل BL2020
تكوين المنتج :
تتكون هذه الآلة بشكل أساسي من ناقل عرضي ، نظام تحميل دوار ، ناقل تغذية ، نقل تغذية CNC ، وحدة التثقيب ، وحدة وضع العلامات ، وحدة القطع ، ناقل التفريغ ، وكذلك الأنظمة الهيدروليكية والكهربائية والهوائية إلخ.
ميزة المنتج :
1. سرعة التغذية وسرعة الضرب سريعة جدا. السرعة أعلى بثلاث مرات من آلات خط الزاوية المشتركة السابقة. تحسين كفاءة الإنتاج بشكل كبير.
2. هناك مجموعتان من محطات التثقيب على كل جانب والتي يمكن تركيبها على نوعين من اللكمات بأقطار مختلفة.
3. وحدة التعليم تتبنى إطار مغلق مع صلابة جيدة. يتم تثبيت أربع مجموعات من مربعات الأحرف على وحدة الوسم التي يمكن اختيارها بواسطة البرنامج. يمكن وضع علامة على الملاعب حسب الرغبة.
اعتماد تكنولوجيا CNC ، محرك سيرفو في التغذية ، بكفاءة عالية ، دقة قطعة عمل مستقرة. الأجزاء الهيدروليكية والهوائية والكهربائية الرئيسية كلها مستوردة.
4. يعمل النظام الهيدروليكي بشكل أساسي على التثقيب والقطع والوسم والضغط ونقل صناديق الأحرف. جميع العلامات واللكم والقص في اكتمال تلقائي ، يمكن تفريغ جميع الزوايا النهائية بواسطة جهاز دوران هوائي لتخفيف قوة العمل.
5. يتكون نظام التحكم من كمبيوتر علوي ، نظام CNC ، محرك سيرفو ، PLC ومفتاح كشف خارجي إلخ. يمكن إنشاء برنامج المعالجة تلقائيًا طالما أن المشغل يقوم بإدخال أبعاد قطعة العمل. يمكنه أيضًا قبول برنامج معالجة معين مصنوع من برامج خاصة. يمكن تخزين البرنامج واختياره وعرضه وتوصيله حسب رقم الشغل.
6. يتم تشغيل محور X ، A ، B CNC بواسطة محركات سيرفو AC بدون فرشات مستوردة. يتم التحكم في نظام CNC بواسطة PLC المستورد ، والذي يتم إرفاقه بثلاث وحدات CNC محورية. تشكل الوحدات ونظام المؤازرة ثلاثي المحاور حلقة تحكم في الموقع. يقوم برنامج التشفير الكهروضوئي بإعادة المعلومات. تحكم حلقة مغلقة لضمان دقة عالية لتحديد المواقع.
7. إن القص ذو الشفرة الواحدة يضمن قسم القص السلس ويحفظ المواد الخام. مع وظيفة التشخيص الذاتي للفشل.
المواصفات
نموذج | JNC 1010 | جنك 1412 | JNC 2020 |
حجم الزاوية (مم) | 40х40х3 ~ 100х100х10 | 40х40х3 ~ 140х140х12 | 50х50х4 ~ 200-200х20 |
ماكس. اللكم (ضياء х ثي.) (مم) | Φ26х10 | Φ26х12 | Φ26х20 |
قوة التثقيب (kN) | 630 | 630/1000 | 1000/1200 |
قوة وسم (كيلو نيوتن) | 630 | 630/900/1200 | |
قوة القطع (كيلو نيوتن) | 1000 | 900/1800 | 1540/4300 |
ماكس. طول الفراغ (م) | 12 | 12 | 14 |
أقصى طول الانتهاء (م) | 10 | 12 | 14 |
اللكمات لكل جانب | 2 | 2 أو 3 | 3 |
مجموعة علامات تمييز | 4 | 4 | 4 |
عدد الحروف لكل مجموعة | 12 | ||
حجم الحرف (مم) | 14x10x19 | ||
محاور CNC | 3 | ||
وضع القطع | شفرة واحدة | شفرة مزدوجة أو شفرة واحدة | |
سرعة التغذية للزاوية (m / min) | 80 | 80 | 60 |
دقة المعالجة | التوافق مع GB2694 | ||
وضع البرمجة | الإدخال عن طريق لوحة المفاتيح ، واجهة USB | ||
البعد الكلي (م) | حوالي 28x6.5x2.2 | حوالي 29x6.5x2.2 | حوالي 32x7x2.35 |
